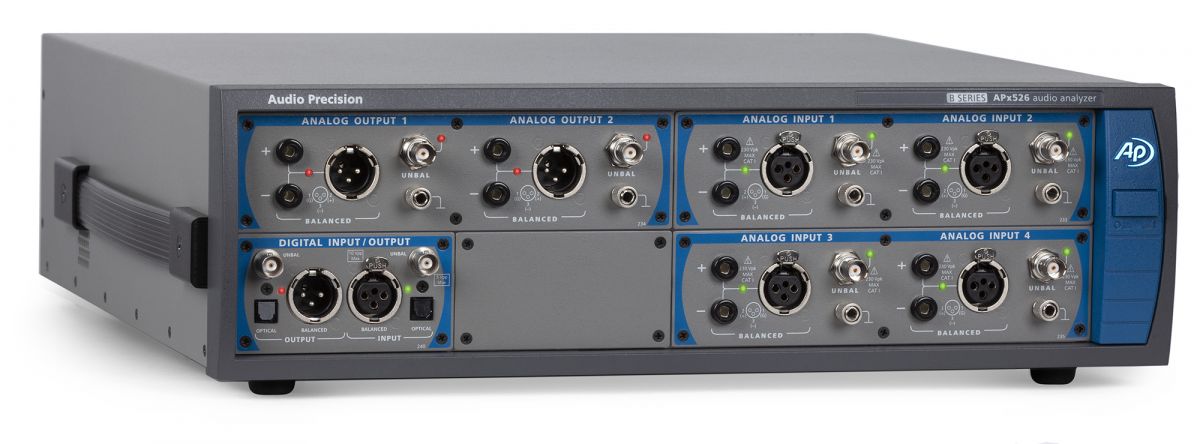

Audio Precision Audio Analyzer APx-526 B-Serie

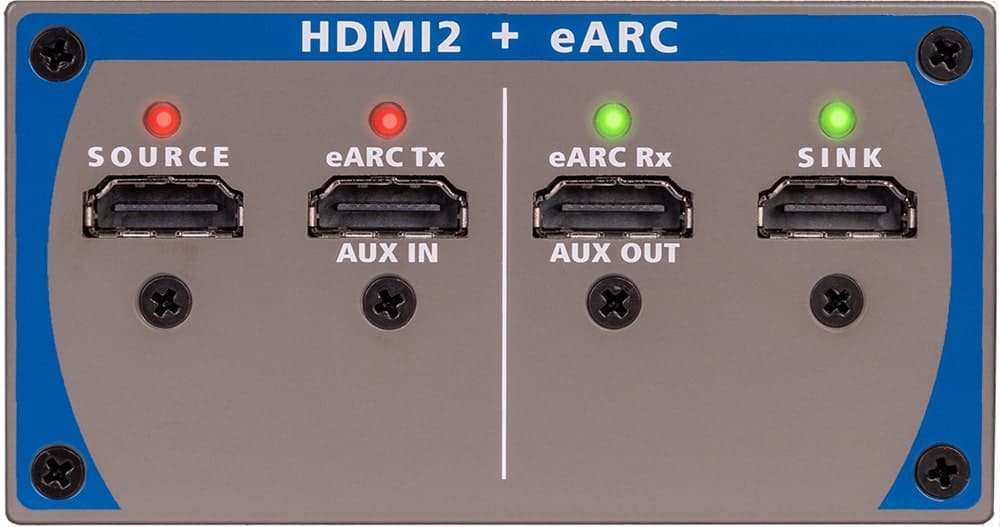

Mit dem Audio Precision HDMI2+eARC Modul können Sie die HDMI-Audioqualität und die Kompatibilität von Audioformaten bei Audiogeräten wie Surround-Sound-Receivern, Set-Top-Boxen, Streaming-Media-Playern, Fernsehgeräten (mit 1K-, 4K- und 8K-Auflösung), Soundbars, Blu-ray Disc™-Playern sowie Smartphones und Tablets messen. Es stehen Anschlüsse für Quell- und Senkengeräte sowie zusätzliche HDMI-Anschlüsse für einen zusätzlichen Videoeingang und  Monitorausgang zur Verfügung. Durch die Unterstützung von ARC (Audio Return Channel), einem Teil der HDMI 1.4-Spezifikation, und eARC (Enhanced Audio Return Channel), einem Teil der HDMI 2.1-Spezifikation, können sowohl die ARC- als auch die eARC-Audioqualität und die Konnektivität von Receivern, Fernsehern und Streaming-Media-Hardware getestet werden, die dies unterstützen. Alle Standard-Audiomessungen sind verfügbar, einschließlich Pegel, SNR, Verzerrung, Phase, Übersprechen, Gruppenlaufzeit und andere. Die APx500 Software ist in der Lage, 14 Messungen in nur 7 Sekunden durchzuführen, automatisch einen Bericht mit den Ergebnissen zu erstellen und alle Testeinstellungen in einer einzigen, gemeinsam nutzbaren Projektdatei zu speichern. Zu den Echtzeit-Signalüberwachungen gehören Rest-THD+N in der Oszilloskopansicht und eine 1,2M-Punkt-FFT.

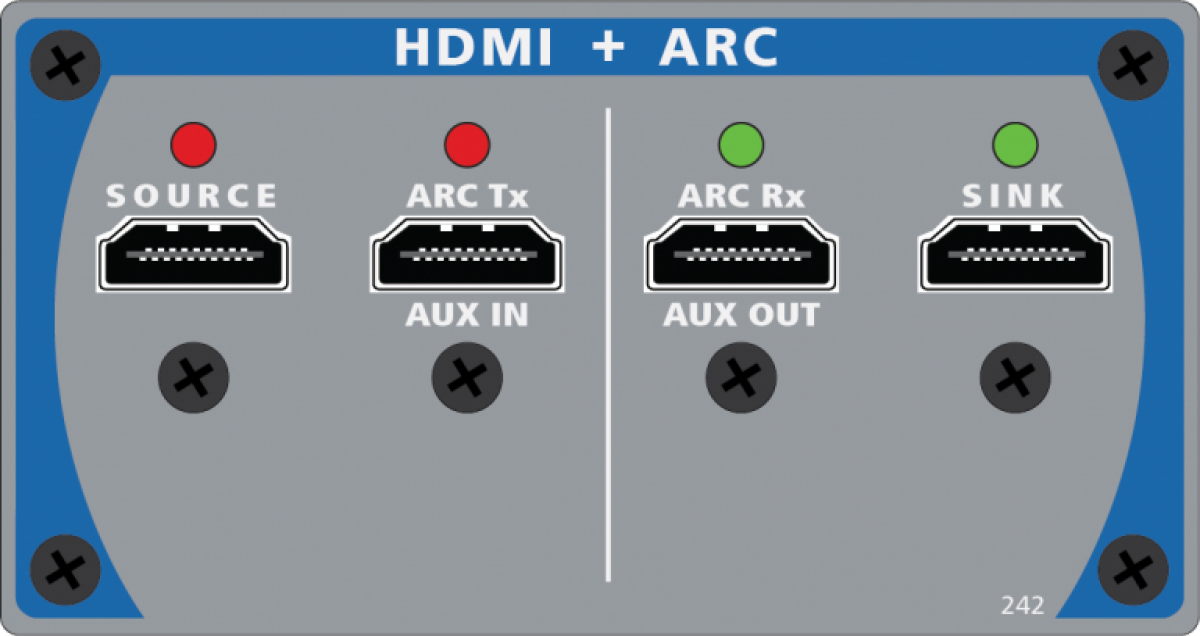

Mit der HDMI-Option APx (HDMI + ARC) für die Audioanalysatoren APx555B, APx52xB und APx58xB können die HDMI-Audioqualität und Audioformatkompatibilität auf Geräten wie Surround-Sound-Empfängern, Set-Top-Boxen, HD-Fernsehern, Smartphones, Tablets und DVD- oder Blu-ray Disc ™ -Player messen. Es stehen Anschlüsse für Quell- und Senkengeräte sowie zusätzliche HDMI-Anschlüsse für den zusätzlichen Videoeingang und einen Monitorausgang zur Verfügung. Die Unterstützung des Audio Return Channel (ARC), ein Teil der HDMI 1.4-Spezifikation, bietet die Möglichkeit, sowohl die ARC-Audioqualität als auch die Konnektivität auf Empfängern und Fernsehgeräten zu testen, die dies unterstützen. Alle Standard-Audiomessungen sind verfügbar, einschließlich Pegel, SNR, Verzerrung, Phase, Übersprechen, Gruppenverzögerung und andere. Die APx500-Software ist in der Lage, in nur 7 Sekunden 14 Messungen durchzuführen, automatisch einen Ergebnisbericht zu erstellen und alle Testeinstellungen in einer einzigen, gemeinsam nutzbaren Projektdatei zu speichern. Echtzeit-Signalmonitore enthalten die verbleibende THD + N in der Oszilloskopansicht und eine 1,2-Megapunkt-FFT.

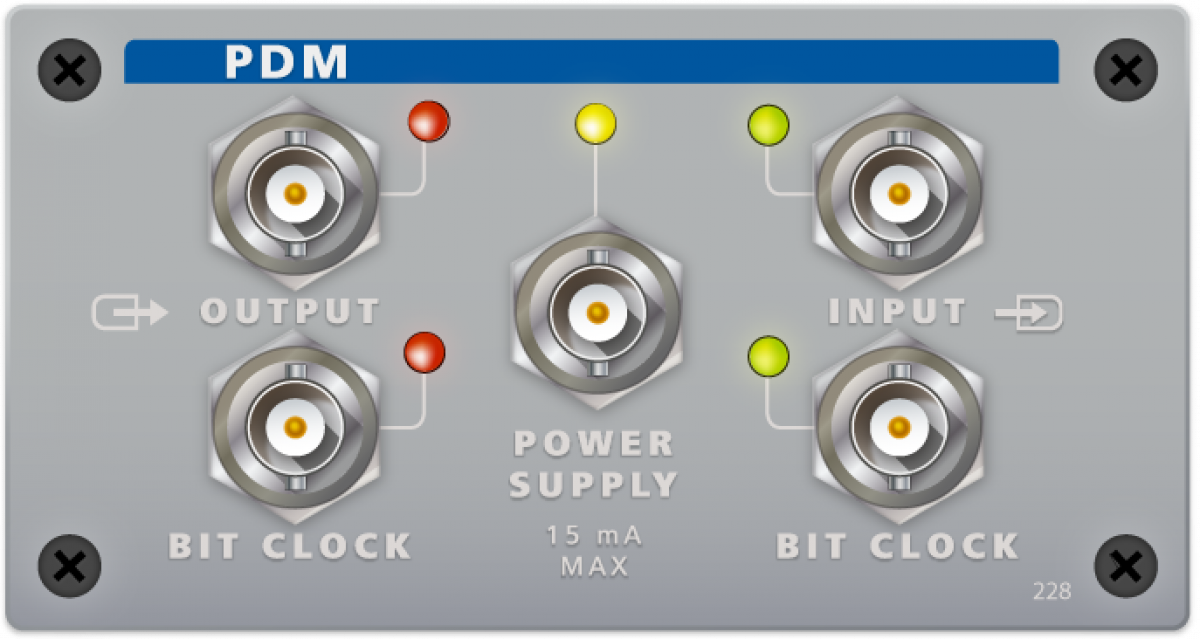

Pulse Density Modulation (PDM) is a one-bit, high rate data stream that conveys a signal by modulating the density of the pulses. Applications for PDM include Micro-Electrical-Mechanical System (MEMS) microphones found in smartphones, and integrated circuits with PDM interfaces. The APx PDM option provides direct connectivity for audio devices that have a PDM output (such as a MEMS microphone) or input (such as the decimator on a smartphone chip). In addition to all the standard audio measurements, APx provides variable DC voltage, variable sample rate, and a PSR (power supply rejection) measurement to test the device’s full operating parameters. No other analyzer combines direct PDM connectivity with APx’s best in class speed, ease-of-use, and performance.

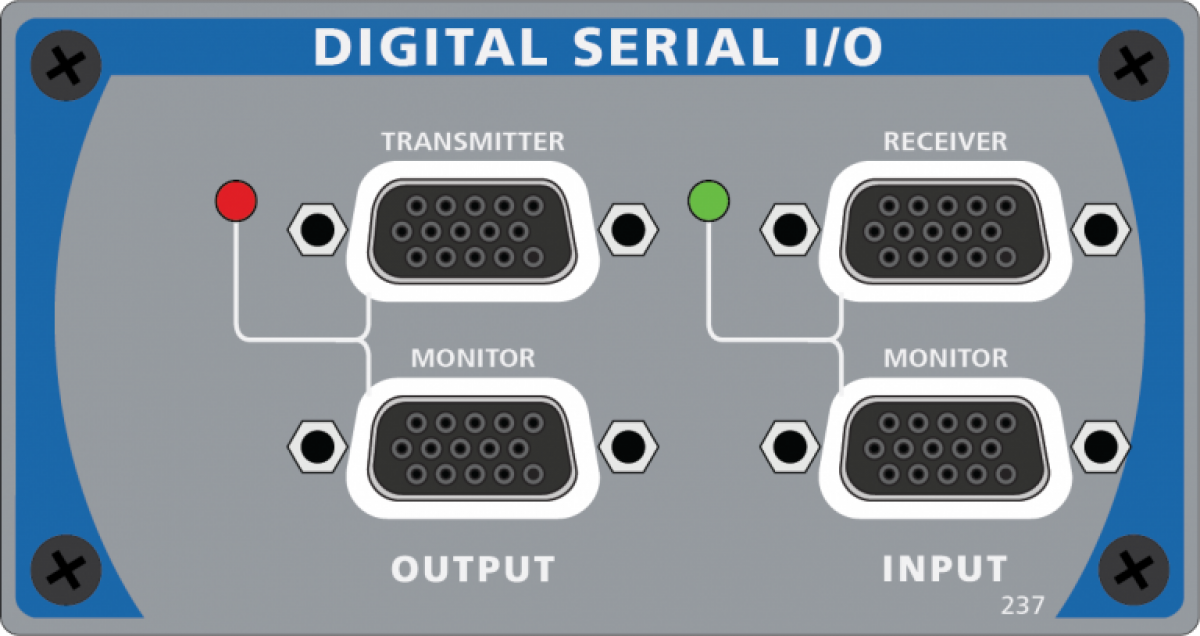

Das Digital Serial I/O Module ist eine digitale serielle Mehrkanalschnittstelle für Ihren Audio Analyzer der APx B-Serie. Dies bietet eine direkte Verbindung zu den Schnittstellen der Chipschnittstellen. Zusätzlich unterstützt die Option TDM- oder Mehrfachschnittstellenkonfigurationen für bis zu 16 Kanäle von Audiodaten. Die Fähigkeit zur digitalen seriellen Übertragung ist in der Forschung und Entwicklung von entscheidener Bedeutung für die Bewertung von Designs auf Leiterplattenebene. Das Module ermöglicht die direkte Verbindung zu CODECs, DSPs, Analog-Digital- und Digital-Analog-Wandlern, Abtastratenwandlern und allen Arten von Audioverarbeitungs- und Schnittstellen-Chips. Benutzer können auf kartenseitige Ein- und Ausgänge von HDMI (bei Verwendung mit der HDMI-Option APx), SPDIF und anderen digitalen Schnittstellensendern und -empfängern zugreifen und diese testen. Impulsspannung, Abtastrate, Wortlänge, Datenlänge und Zeitbeziehung zwischen Takt und Daten sind für eine Vielzahl von Geräten und Anwendungen variabel. Hardware Connectivity Der Transmitter und Receiver sind über HD-15-Anschlüsse miteinander verbunden. Jeder Anschluss ist zusätzlich über vier Datenleitungen mit einem Master, einem Frame, einem Kanal und einem Bittakt verbunden. Acht Kanäle mit Audiodaten können über die vier Datenleitungen übertragen werden, oder das System kann für TDM (Time Division Multiplexing) konfiguriert werden, sodass bis zu 16 Kanäle auf einer einzigen Datenleitung übertragen werden können. Zusätzlich können sowohl die Sender- als auch die Empfängersignale über dedizierte, gepufferte Monitorports überwacht werden. Diese duplizieren die Signale am Sender oder Empfänger und ermöglichen eine direkte Überwachung über ein externes Oszilloskop.

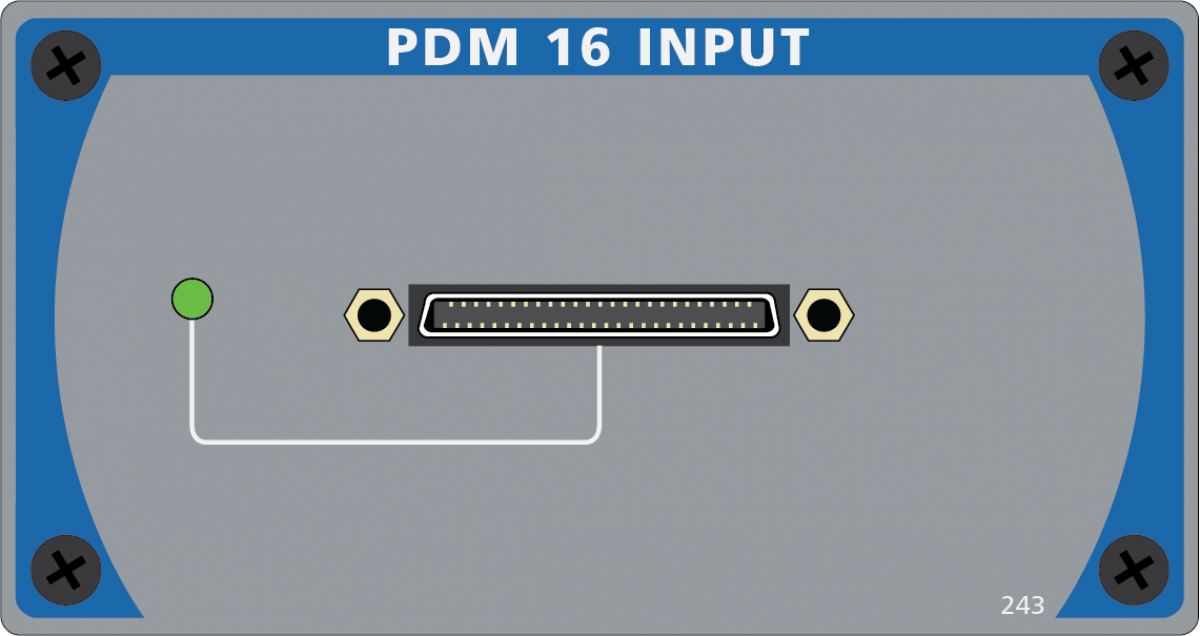

Pulsdichtenmodulation (PDM) ist ein schneller 1-Bit-Datenstrom, der ein analoges Signal durch Modulation der zeitlichen Dichte von Impulsen überträgt. PDM wird häufig als digitaler Ausgang von MEMS-Mikrofonen (mikro-elektromechanisches System) verwendet, die einzeln oder in einem Array in Smartphones, Hörgeräten, mobilen Computern, Fahrzeugsystemen, Smart Speakers und anderen IOT-Systemen eingebaut sind. Das PDM 16 ist ein optionales Eingangsmodul für die modularen Audioanalysatoren der APx-Serie. Es besteht aus dem im Analysator installierten Eingangsmodul, einem Verbindungskabel und einem Anschlusspod. PDM 16 liefert für bis zu 16 Kanäle samplegenaue Phaseninformationen zwischen den Kanälen, was für die Erstellung von MEMS-Mikrofonarrays entscheidend ist. Es tastet alle Kanäle mit einem gemeinsamen Takt zeitsynchron ab und gewährleistet so ein klares Bild der Phasenbeziehung zwischen den Kanälen. Messungen in reflexionsarmen Räumen Das in allen PDM 16-Konfigurationen enthaltene Anschlusspod und das Verbindungskabel des Moduls erhalten die Integrität des PDM-Signals und ermöglichen den Einsatz des Messsystems auch wenn sich das Messobjekt zusammen mit dem akustisch leisen Pod bis zu 10 Meter vom Analysator entfernt in einer reflexionsarmen Kammer befindet. Die PDM 16 - Anschlusskabel sind in Längen von 2, 5 oder 10 Metern erhältlich. Eingebaute Versorgung Die Logikpegel und die externe Versorgungsspannung sind in 0,1-V-Schritten einstellbar, so dass Prüfungen auch außerhalb der üblichen Pegelbereiche möglich sind. Sie werden unabhängig voneinander eingestellt, wobei der Logikpegel von 0,8 V bis 3,3 V und die Versorgungsspannung (Vdd) von 0,0 V bis 3,6 V (50 mA max.) einstellbar sind. Integrierter Audiotest Als APx-Modul ist das PDM 16 Teil einer integrierten Audiotestlösung, die die Fähigkeiten und Flexibilität der Audio-Messsoftware APx500 mit der marktführenden Testhardware zur Signalerzeugung und -erfassung verbindet. Neben dem PDM 16 können die Analysatoren der APx500-Serie weitere Module zum Test von Komponenten oder Systemen beinhalten. Das reicht von analogen Ein- und Ausgängen bis zu Schnittstellen mit chipbasierten I²S- und TDM-Protokollen, Bluetooth oder HDMI. Ein mit PDM 16 ausgestatteter Analysator kann zusätzlich mit dem bisherigen APx PDM-Modul ausgestattet sein, um eine zweikanalige PDM-Ausgabe sowie die Messung der Versorgungsspannungsunterdrückung (PSR) und Jittermessungen hinzuzufügen. Kompatibilität & Anforderungen Das PDM 16 Modul ist für den Betrieb in einem der modularen APx-Analysatoren APx525, APx526, APx582, APx585, APx586 und APx555 ausgelegt. Dies gilt für die aktuelle B- Serie ebenso wie für frühere Modelle ab Herstellungsdatum August 2012. Hinweis: Je Analysator kann nur ein PDM 16-Modul installiert werden und es ist die Softwareversion 5.0.3 (oder höher) erforderlich. Der Anschluss des Prüflings am Anschlusspod erfolgt über einen 40-poligen IDC 2,54 mm (0,1") - Kabeladapter (nicht im Lieferumfang enthalten).

Audio Precision Click-and-Pop Das APx Speech Transmission Index (STI) -Plugin ist ein Software-Add-On für den APx500, das eine STIPA-Messung und eine Sprachpegelmessung nach dem internationalen Standard IEC 60268-16 (2011) bietet. Das STI-Plugin ist eine Softwareoption und erfordert den Erwerb eines iButtons (APX-SW-STI) für die Messfunktionalität. Download und Installation des Plugins, ohne einen iButton, ermöglicht die Messung nur im Demo-Modus.APx STI plugin v2.0 benötigt v4.5 oder neuer von APx500 audio test software. Das STI-Plugin verwendet einen Rausch-basierten Stimulus. Informationen zur Sprachverständlichkeitsmessung unter Verwendung von realer Sprache finden Sie im ABC-MRT-Plugin.

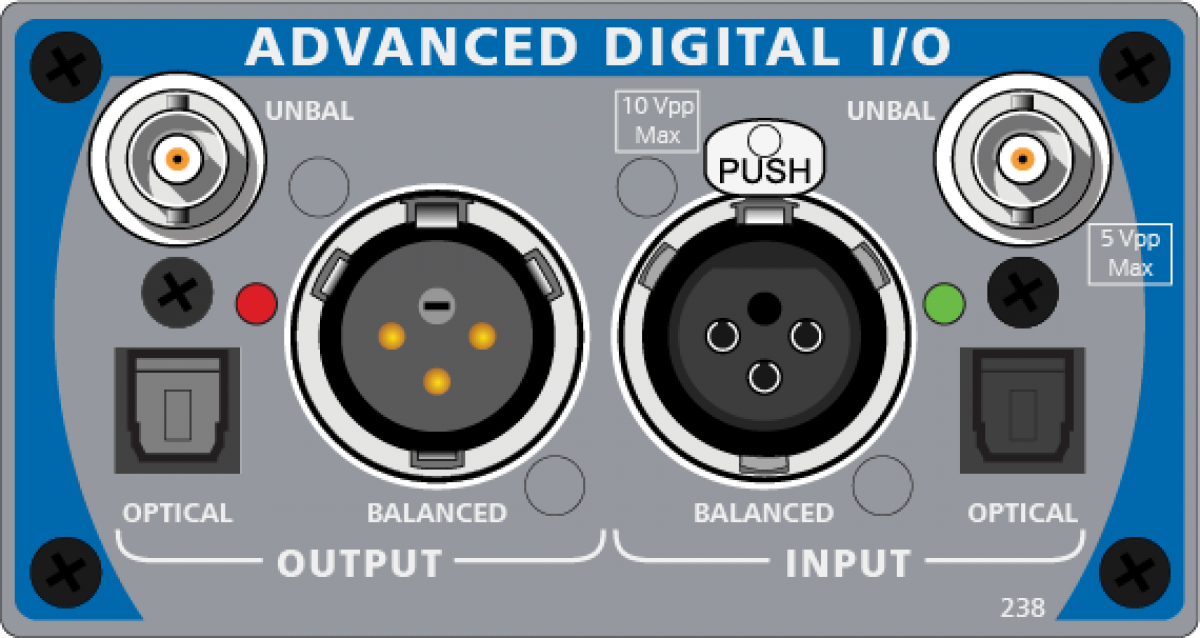

Das APx ADIO-Modul (Advanced Digital I/O) bietet symmetrische AES3- und AES / EBU-Digital-I/O-Funktionen für XLR; unsymmetrische digitale SPDIF I/O auf BNC; und TOSLINK Optical Digital I/O. "Advanced" in der Nomenklatur des ADIO-Moduls spiegelt seine Fähigkeit wider, Beeinträchtigungen für anspruchsvolle Tests von Geräten über AES / SPDIF / TOSLINK zu generieren, eine Funktion, die im DIO-Modul (Digital I / O; Standard bei APx52x B Series und APx58x B Series) nicht verfügbar.

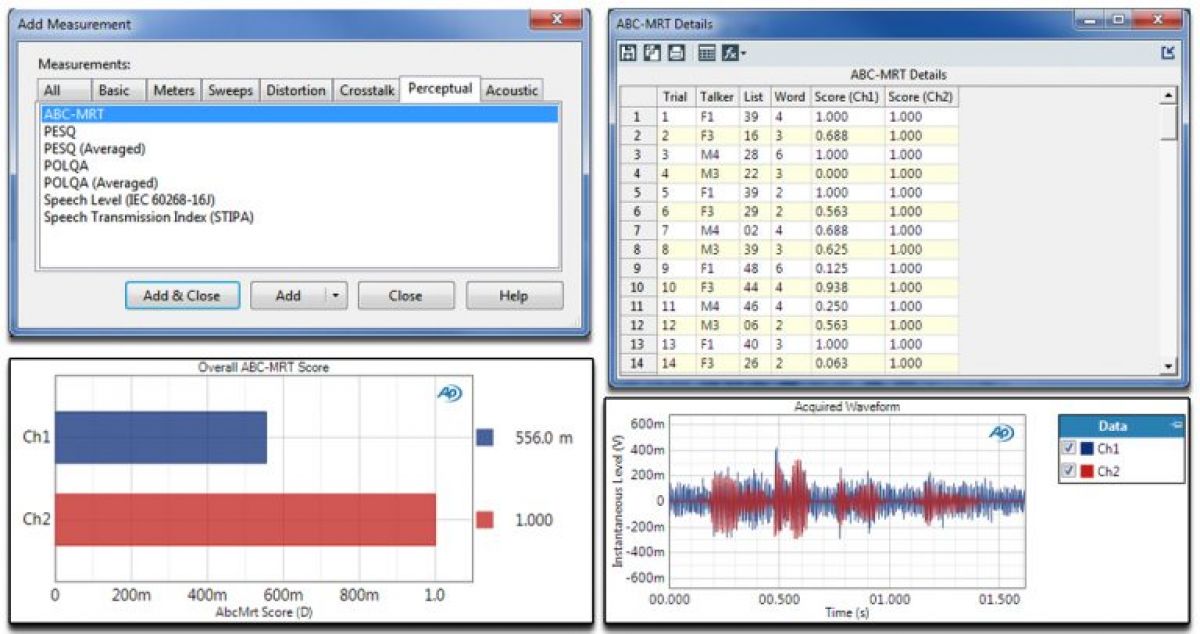

Audio Precision APx-ABC-MRT-Plugin Das Messen der Sprachverständlichkeit ist eine wichtige Fähigkeit für Ingenieure, die eine breite Palette von Kommunikationssystemen, -produkten und -komponenten entwerfen und validieren, insbesondere solche, die die öffentliche Sicherheit betreffen (z. B. Polizei, Feuer, Notfall), wo Verständlichkeit von entscheidender Bedeutung ist. Das APx ABC-MRT-Plugin ist eine Softwareoption für die Audio-Messsoftware APx500, die eine Sprachverständlichkeitsmessung basierend auf dem ABC-MRT-Sprachverarbeitungsalgorithmus des Instituts für Telekommunikationswissenschaften (ITS) der US-amerikanischen Telekommunikations- und Informationsverwaltung (NTIA) bietet. Das ABC-MRT-Plugin ist eine Softwareoption und erfordert den Erwerb eines iButtons (APX-SW-ABC-MRT) für die Messfunktionalität. Download und Installation des Plugins, ohne einen iButton, ermöglicht die Messung nur im Demo-Modus.

Programmable Serial I/O (PSIO) Modul für APx Audioanalysatoren Das Programmable Serial I/O Modul (PSIO) ergänzt Audio Precision APx Audioanalysatoren um leistungsfähige, softwaregesteuerte serielle Kommunikationsschnittstellen. Entwickler und Testingenieure können damit Audio-Bausteine, DSPs, Codecs und andere integrierte Schaltungen direkt aus der APx-Software heraus konfigurieren, initialisieren und automatisiert ansprechen. Gerade in modernen Audiodesigns ist die korrekte Register- und Pin-Konfiguration Voraussetzung für valide Messergebnisse. Das PSIO-Modul ermöglicht eine nahtlose Kopplung von Gerätesteuerung und Audiomessung innerhalb eines einzigen, konsistenten Testablaufs. Integration in APx Das Modul ist vollständig in die APx-Benutzeroberfläche eingebettet. Befehle können innerhalb von Sequenzen, Projekten und Automatisierungsroutinen genutzt werden – inklusive Protokollierung und Ergebnismanagement. Damit bleibt die komplette Testarchitektur zentral organisiert und leicht wartbar.Unterstützung von niedrigen Spannungen Die Logikspannung reicht von 0,5 bis 3,3 V in Schritten von 100 mV, wodurch das Testen von IC-Designs mit geringem Stromverbrauch ermöglicht wird.

Audio Precision APx Bluetooth 5 / LE Audio Module Das Bluetooth 5-Modul von Audio Precision erweitert das Portfolio an führenden Audioanalyselösungen um einen weiteren Baustein für die Branche. Diese neueste Lösung von Audio Precision ist die umfassendste und leistungsfähigste Bluetooth 5-Testlösung auf dem Markt und setzt die Tradition der APx-Plattform als Vorreiter bei der Prüfung und Messung von Audiogeräten fort.  Das Bluetooth 5-Modul von Audio Precision bietet eine Schnittstelle zu Audiogeräten, die die neueste Version der Bluetooth-Spezifikation verwenden, einschließlich LE-Audiogeräten, die Unicast und Auracast nutzen. Damit können Entwickler und Hersteller von Kopfhörern, Headsets, Hörgeräten, Lautsprechern, Infotainmentsystemen oder Car-Kits für Fahrzeuge und anderen Audiogeräten, die über Bluetooth verbunden sind, die Audioeigenschaften ihrer Geräte messen. Unterstützt dieses Modul Bluetooth 5 und Bluetooth Classic? Nein, dieses Modul unterstützt nur Bluetooth 5. Für diejenigen, die beide Standards testen müssen, empfehlen wir einen Analysator, in dem sowohl Bluetooth Duo- als auch Bluetooth 5-Module installiert sind. Mit welchen Audio-Analyzern von Audio Precision ist dieses Modul kompatibel? Das Bluetooth 5 APx-Modul wird mit den neuen Analysatoren APx516B, APx517B, APx52xB, APx58xB und APx555B erhältlich sein. Es wird auch als Upgrade für bestehende Analysatoren der B-Serie erhältlich sein, entweder installiert in unserem Werk in Beaverton oder als Kit für von AP zugelassene Servicepartner. Dies ist nur der Analysator. Was ist, wenn ich eine komplette Bluetooth 5-Testlösung benötige? Wir bieten alle Komponenten, die Sie für Ihren Testaufbau benötigen. Wir wissen, dass Ingenieure, die Bluetooth 5-Geräte messen, neben Mikrofonen und elektroakustischen Vorrichtungen auch Analysefunktionen benötigen. Teilen Sie uns daher bitte mit, was Sie benötigen, und wir helfen Ihnen gerne weiter.

Audio Precision APx Bluetooth Duo Module Die Option Audio Precision Bluetooth Duo ist ein völlig neu entwickeltes Bluetooth® - Hardwaremodule mit getrennten Transceivern für Quelle und Senke, neuen Bluetooth - Chips und neuester Firmware, höherer HF - Ausgangsleistung und verbesserter HF – Abschirmung. Zusammen mit Audio Precision’s APx500 - Messsoftware (Hinweis: Version 4.5 oder höher erforderlich), bietet Bluetooth Duo eine Anzahl neuer Audiocodecs, neue Leistungsmerkmale innerhalb der unterstützten Profile und einen schnelleren Verbindungsaufbau. Die Option kann in allen modularen APx – Audioanalyzer installiert werden, die ab Mitte 2012 hergestellt wurden. (Für ältere Geräte oder für Anwendungen die die APx500 – Software in Version 4.4.2 oder früher erfordern, bleibt das bisherige AP Bluetooth - Modul weiterhin verfügbar.) Das APx Bluetooth Duo - Module enthält alle Funktionen der bisherigen AP – Bluetooth-Module, bietet aber zusätzlich weitere A2DP -Codecs, schnelleres Pairing und schnelleren Verbindungsaufbau, zusätzliche Funktionen in der APx500 - Messsoftware und verbesserte HF-Abschirmung für den Einsatz im Fertigungstest. Bluetooth - Spezifikationen und Profile APx Bluetooth Duo enthält die von der Bluetooth 4.2 Kernspezifikation geforderten Audiofunktionen und unterstützt das Handsfree - Profil (HFP v1.7), das Headset - Profil (HSP v1.2), das Audio-Video Remote Control – Profil (AVRCP v1.4) und das Advanced Audio Distribution - Profil (A2DP v1.3). Durch die Aufteilung von Quelle und Senke auf 2 getrennte Transceiver kann AP’s Duo - Modul schnell und einfach zwischen A2DP - Quelle und Senke (einschließlich AAC), HFP/HSP - Audiogateway und Freisprecher bzw. AVRCP – Empfänger oder Fernbedienung umschalten. A2DP - Codecs Die Einführung von AP Bluetooth Duo erweitert die Liste verfügbarer A2DP - Codecs für alle mit diesem Modul ausgestatteten APx – Audioanalyzer auf AAC, aptX, aptX-HD, aptX-LL und SBC. APx Bluetooth Duo kann mit allen verfügbaren Codecs sowohl als Quelle als auch als Senke arbeiten. Integrierter Audiotest Als APx - Module ist Bluetooth Duo Teil einer integrierten Audiotestlösung. Es nutzt und erweitert die Leistungsfähigkeit und Flexibilität des gesamten APx - Systems. Bluetooth Duo kann mit analogen und digitalen Ein- und Ausgängen, mit I²S- und TDM – Chip-Level-Protokollen sowie mit PDM- oder HDMI – Schnittstellen zusammenarbeiten, die in einem APx555 oder einem Analyzer der APx52x - oder APx58x - Serien installiert sind. Die intuitive und leistungsfähige APx500 - Messsoftware bietet umfassende Bluetooth – Einstellmöglichkeiten und Parameter und gestattet auf einfache Weise die Automation von Pairing, Verbindungsaufbau und Steuerbefehlen in einer in der Software enthaltenen Ablaufsteuerung für Anwendungen im Fertigungstest.

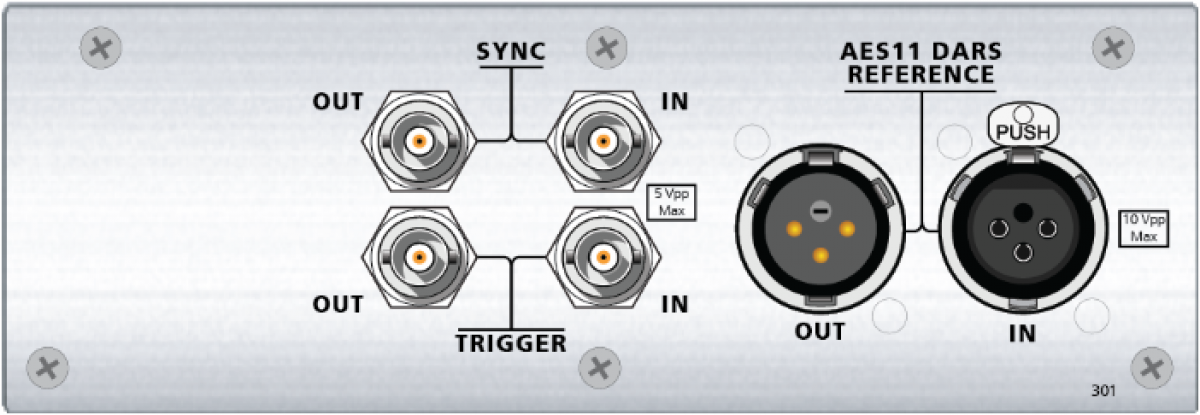

Das Advance Master Clock (AMC) Module ist standardmäßig in einem APx555 verbaut und optional für die Audioanalysatoren der APx52x- und APx58x-Serie erhältlich. Das AMC Modul bietet Jitter-, Trigger- und Taktsynchronisierungsfunktionen. Ebenfalls bietet das Modul die Funktionen zur Jittergenerierung und -analyse. Als Option kann das AMC Modul mit einem neuen Gerät bestellt werden oder in bestehende APx-Analysatoren nachgerüstet werden (ausgenommen sind APx515 und APx511, sowie alle Geräte die vor 2012 hergestellt wurden).
