Neue Leistungsklasse für elektroakustische Messungen Mit dem neuen APx 1701 setzt Audio Precision neue Maßstäbe für Messungen an Lautsprechern, Kopfhörern und Mikrofonen. Der APx1701 besteht aus Verstärkern in Messgerätequalität und Stromversorgungen für Messmikrofone. Er ermöglicht in Entwicklung und Fertigungstest eine unverfälschte Erfassung der Eigenschaften von elektroakustischen Bauteilen und Geräten. Die speziell für elektroakustische Messungen entwickelten hochwertigen Verstärker speisen Lautsprecher und Kopfhörer. Dies ermöglicht so unter anderem Impedanzmessungen. Sowohl Messmikrofone als auch zu testende Mikrofone können mit Energie versorgt werden. Alle Funktionen sind in die APx500 Audiotestsoftware integriert und auf den direkten Anschluss an einen APx-Analyzer abgestimmt. Für den Einsatz des APx1701 sind ein Analyzer der APx-500 – Baureihe und die APx500-Software ab Version 4.3 erforderlich. Hervorragender Fremdspannungsabstand Bei einer festen Verstärkung von 20 dB von DC bis 100 kHz bietet der APx1701 einen hervorragenden Fremdspannungsabstand von 134 dB. Im Frequenzbereich von 10 Hz bis 20 kHz beträgt das eigene THD+N ≤ -106 dB (80 kHz Messbandbreite), der frequenzabhängige Verstärkungsfehler liegt bei ±0,08 dB (DC-gekoppelt). Der Leistungsverstärker des APx1701 verfügt über zwei unabhängige Kanäle mit einer Ausgangsleistung von bis zu 100 W (ein Kanal aktiv) an 8 Ω. Spannungsmesspunkte an den an den Verstärkerausgängen eingeschleiften Messwiderständeb ermöglichen unkomplizierte Impedanzmessungen. Integrierte analoge, digitale und elektroakustische Messungen Die zunehmende Komplexität von Audiogeräten (z. B. drahtlose Bluetooth-Lautsprecher oder aktiv lärmmindernde Kopfhörer) führt zu immer komplizierteren Messaufbauten und Prüfabläufen, speziell dann, wenn häufig zwischen verschiedenen Messgeräten umgeschaltet werden muss. Als Zusatzgerät für elektroakustische Messungen fügt sich das APx1701 direkt in die APx500-Softwareumgebung ein und bietet im Verbund mit einem APx500-Analyzer eine integrierte Lösung zur Bestimmung der Leistungsfähigkeit elektroakustischer Geräte und ihrer analogen und digitalen Bestandteile. Spezielle Eingänge für Messmikrofone und Prüflinge Für Mikrofone (sowohl Messmikrofone als auch Prüflinge) verfügt der APx1701 über symmetrische und unsymmetrische Eingänge. Die symmetrischen Eingänge liefern eine zuschaltbare +48 V – Phantomspeisung, die unsymmetrischen Eingänge verfügen über eine ebenfalls zuschaltbare CCP-Konstantstromversorgung und eine TEDS (Transducer Electronic Data Sheet) -Sensorerkennung. Vollständig kalibrierte Messkette Bei der Vermessung von Mustern im Entwicklungslabor oder bei der Qualitätsprüfung in der Fertigung, stets ist die Zuverlässigkeit der Messergebisse entscheidend. Als Ergänzung der APx500-Audioanalyzer ist auch der APx1701 gemäß ISO / IEC 17025:2005 kalibriert. Alle Geräte enthalten ab Werk ein akkreditiertes Kalibrierprotokoll. Diese Kalibrierung bietet die dokumentierte und rückführbare Bestätigung, dass die gelieferten Geräte sämtliche angegebenen Spezifikationen einhalten oder übertreffen.

Audio Precision Messfilter AUX-0025 Viele Jahre lang waren lineare Klasse A- und Klasse AB - Verstärker in fast jeder Audioanwendung der gängige Standard. Ungeachtet ihres schlechten Wirkungsgrades haben Klasse A- und AB - Verstärker ausgezeichnete Eigenschaften: Sie erzeugen keine Signalanteile außerhalb des Nutzsignalspektrums und Audioanalyzer wurden mit Hinblick auf diese Eigenschaften entwickelt. In vielen Anwendungen wurden diese Verstärkertypen weitestgehend durch viel effizientere getaktete Verstärker (z. B. Klasse D) ersetzt. Diese modulieren ein hochfrequentes Signal, das die Ausgangsstufe mit hoher Amplitude ein- und ausschaltet, typischerweise mit Pulsbreitenmodulation. In den meisten Fällen steht das getaktete Signal am Verstärkerausgang mit hohem Signalpegel an. Ohne Filterung können solche Signale die Eingangsstufen jedes Audioanalyzers überfordern. Die Messbereichsumschaltung kann nachteilig beeinflusst und die zulässige Slew-Rate des Eingangsverstärkers kann überschritten werden.

Audio Precision Messfilter AUX-0040 Viele Jahre lang waren lineare Klasse A- und Klasse AB - Verstärker in fast jeder Audioanwendung der gängige Standard. Ungeachtet ihres schlechten Wirkungsgrades haben Klasse A- und AB - Verstärker ausgezeichnete Eigenschaften: Sie erzeugen keine Signalanteile außerhalb des Nutzsignalspektrums und Audioanalyzer wurden mit Hinblick auf diese Eigenschaften entwickelt. In vielen Anwendungen wurden diese Verstärkertypen weitestgehend durch viel effizientere getaktete Verstärker (z. B. Klasse D) ersetzt. Diese modulieren ein hochfrequentes Signal, das die Ausgangsstufe mit hoher Amplitude ein- und ausschaltet, typischerweise mit Pulsbreitenmodulation. In den meisten Fällen steht das getaktete Signal am Verstärkerausgang mit hohem Signalpegel an. Ohne Filterung können solche Signale die Eingangsstufen jedes Audioanalyzers überfordern. Die Messbereichsumschaltung kann nachteilig beeinflusst und die zulässige Slew-Rate des Eingangsverstärkers kann überschritten werden.

Audio Precision Messfilter AUX-0100 Viele Jahre lang waren lineare Klasse A- und Klasse AB - Verstärker in fast jeder Audioanwendung der gängige Standard. Ungeachtet ihres schlechten Wirkungsgrades haben Klasse A- und AB - Verstärker ausgezeichnete Eigenschaften: Sie erzeugen keine Signalanteile außerhalb des Nutzsignalspektrums und Audioanalyzer wurden mit Hinblick auf diese Eigenschaften entwickelt. In vielen Anwendungen wurden diese Verstärkertypen weitestgehend durch viel effizientere getaktete Verstärker (z. B. Klasse D) ersetzt. Diese modulieren ein hochfrequentes Signal, das die Ausgangsstufe mit hoher Amplitude ein- und ausschaltet, typischerweise mit Pulsbreitenmodulation. In den meisten Fällen steht das getaktete Signal am Verstärkerausgang mit hohem Signalpegel an. Ohne Filterung können solche Signale die Eingangsstufen jedes Audioanalyzers überfordern. Die Messbereichsumschaltung kann nachteilig beeinflusst und die zulässige Slew-Rate des Eingangsverstärkers kann überschritten werden.

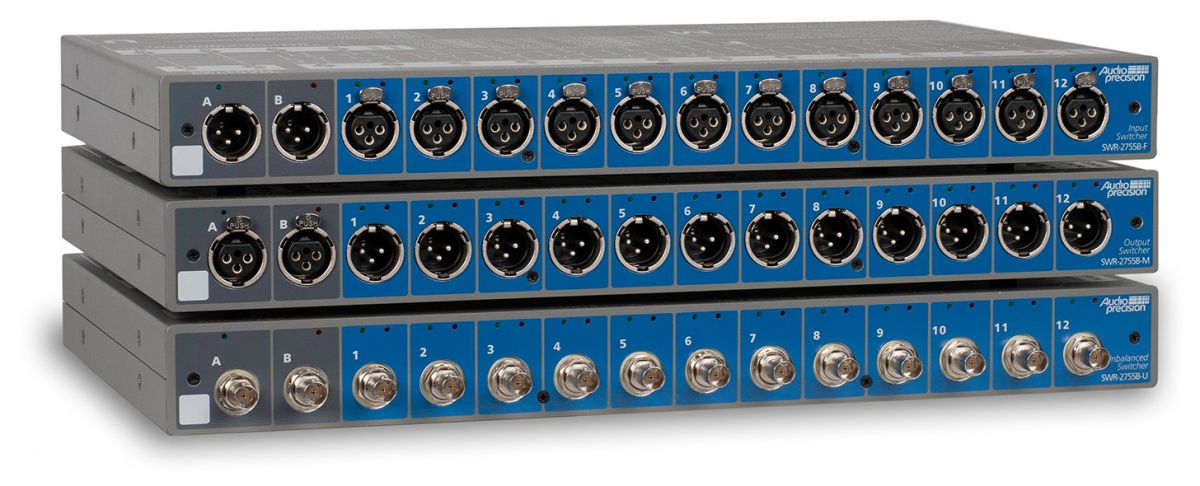

Audio Precision SWR-2755B Audio Switcher Audio Precision bietet drei Modelle der SWR-2755B Audio-Switcher, die die Eingangs- und Ausgangskanäle von Audio Precision Zweikanal Audioanalysatoren – einschließlich der APx555B, APx525B und 2700-Serie – erweitern. Die SWR-2755B Modelle sind ebenfalls mit dem ATS-2, System Two und System One kompatibel. Die SWR-2755B-Serie ersetzt sowohl die SWR-2122-Serie als auch die SWR-2755-Serie. Die neuen SWR2755B Modelle können mit den älteren SWR-2755 Modellen verwendet werden.  Die neue SWR-2755B-Serie bietet einen deutlich niedrigeren „crosstalk“, passt sich an alle Netzspannungen an, verfügt über eine praktische Erdnungsöse auf der Rückseite und erfüllt alle geltenden EMV- und Sicherheitsvorschriften. Features • Input and output configurations enable switching of generator outputs or analyzer inputs, or both.• Balanced and unbalanced configurations are available.• LEDs indicate the on or off status of each channel.• Multiple switchers can be connected to an Audio Precision analyzer, expanding the system capability to as many as 192 inputs and outputs.• Low inter-channel crosstalk, less than –150 dB at 20 kHz in the balanced configurations.• All switchers are one rack unit (RU) high (1.75″). Switchers can be used on the bench or rack mounted with an optional rack mount adapter kit. Bitte beachten: Wenn Sie einen SWR-2755B Switcher mit einem APx500 Audio Analyzer nutzen möchten benötigen Sie einen APIB Adapter.

Audio Precision bietet mit der APX Software ein leistungsfähiges Framework für automatische Audiomessungen an. Neben umfangreichen eingebauten Messfunktionen ermöglicht die Plug-in Schnittstelle im Sequence-Mode das modulare Laden von erweiterten Funktionen. Der Bereich der psychoakustischen Messtechnik, dessen Grundlagen von Zwicker et. al. vor Jahrzehnten gelegt wurden, hat in den letzten Jahren an Bedeutung gewonnen. Durch die Entwicklung von Dr. Jordan Design können diverse psychoakustische Messgrößen in der APx Software als Plugin erfasst werden. Grundlage zur Berechnung bildet die Software Akulap von Dr. Jordan Design. Akulap ist eine leistungsfähige Audio-Analyse Software, die einen[nbsp]großen Bereich der Audio-, der akustischen und der psychoakustischen Messtechnik abdeckt. Die Software von Dr. Jordan Design bietet daher ein komplexes psychoakustisches Model als Plugin für die APX Familie an, das u.a. die zeitvariante Lautheit in sone nach DIN45631/A1 berechnet. Dieses Plugin fügt sich nahtlos in den Sequence Mode ein, so dass Sie alle Messfunktionen und Auswertungen der APX Software nutzen können. Die Berechnung der Lautheit erfolgt im Hintergrund mit Akulap.[nbsp] Das Plugin ist mit jedem Audio-Analyzer der Modellreihe APx kompatibel. Psycho-akustische Messungen Lautheit in sone (ISO532B) Zeit-variante Lautheit DIN45631/A1 und ISO532-1 Spezifische Lautheit Schärfe/Sharpness gemäß DIN45692 Tonalität DIN45681 Rauhigkeit/Roughness (Daniel[&]Weber) Impulshaltigkeit Darstellung psychoakustischer Parameter über der Zeit Sie haben Fragen zum Produkt oder Anwendungen? Das ADMESS-Team steht Ihnen bei technischem Support und Angebotserstellung gerne zur Verfügung.

Audioanalyzer der APx-Serie eignen sich nicht nur hervorragend für Audiomessungen, sondern auch für sehr rauscharme, äußerst lineare Messungen mit hoher Bitauflösung. Die Integration in eine vorhandene Softwareumgebung wird durch die neuen VI's (Virtual Instruments) sehr erleichtert. DAQ-Treiber und Audiomessungen Mit den neuen LabView VI-Treibern (Virtual Instrument) kann der APx515 einfach in eine LabView-Umgebung eingefügt werden. Damit können aus LabView-Funktionen und Programmen heraus die Hardware initialisiert und zahlreiche Einstellungen vorgenommen werden, z. B. Ein- und Ausgangskanäle, Abtastraten, Triggerbedingungen, Signalerzeugung und Signalerfassung. Der Treiber basiert auf einer C++-Library, er entspricht den Standardvorgaben von National Instrument für Gerätetreiber und hat einen sehr geringen Speicherplatzbedarf. Er ermöglicht die Steuerung des APx515 völlig unabhängig von der APx500 - Bediensoftware. Der APx515 DAQ-Treiber unterstützt das LabVIEW Waveform Datenformat, die arbiträre Signalerzeugung und die Erfassung von Eingangssignalen. Daneben bietet der APx DAQ-Treiber Audiomessfunktionen, z. B. einen Sinusgenerator mit zwei unabhängigen Kanälen; wahlweise Ditherung digitaler Signale, Erzeugung digitaler Ausgangssignale, Hoch- und Tiefpassfilter am Eingang, Bewertungsfilter am Eingang und die Messung zahlreicher Audioparameter. Mit Hilfe dieser Funktionen können LabVIEW - Anwender einfach Audiomessungen nach Industriestandards vornehmen, ohne diese selbst entwickeln zu müssen.Anwendungen außerhalb von Audiomessungen Neben den Audiomessfunktionen eröffnet der LabVIEW DAQ Driver für den APx515 vielfältige Möglichkeiten zur Erfassung von Signalen, die nicht aus dem Audiobereich stammen. LabView-Anwender können das qualitatiiv hochwertige, robuste Eingangsteil des APx515 in beliebige LabVIEW-Applikationen integrieren, einschließlich Signalerzeugung und -analyse von DC bis 90 kHz. Mögliche Anwendungen liegen in den Bereichen Schwingungsanalyse, Schalldruckmessung, Ultraschall, Infraschall, Analyse dynamischer Signale (z. B. Kraft, Druck, Dehnung), der Qualität von Versorgungsspannungen und mehr. “Für den bereits weltweit für Präzision und Zuverlässigkeit im Fertigungstest bekannten APx515,” so Dave Schmoldt, CEO von Audio Precision, “ermöglicht unser neuer DAQ-Treiber LabVIEW-Anwendern eine schnelle Integration in ihre LabVIEW-basierten Messsysteme im Audiobereich und für andere Anwendungen.”
