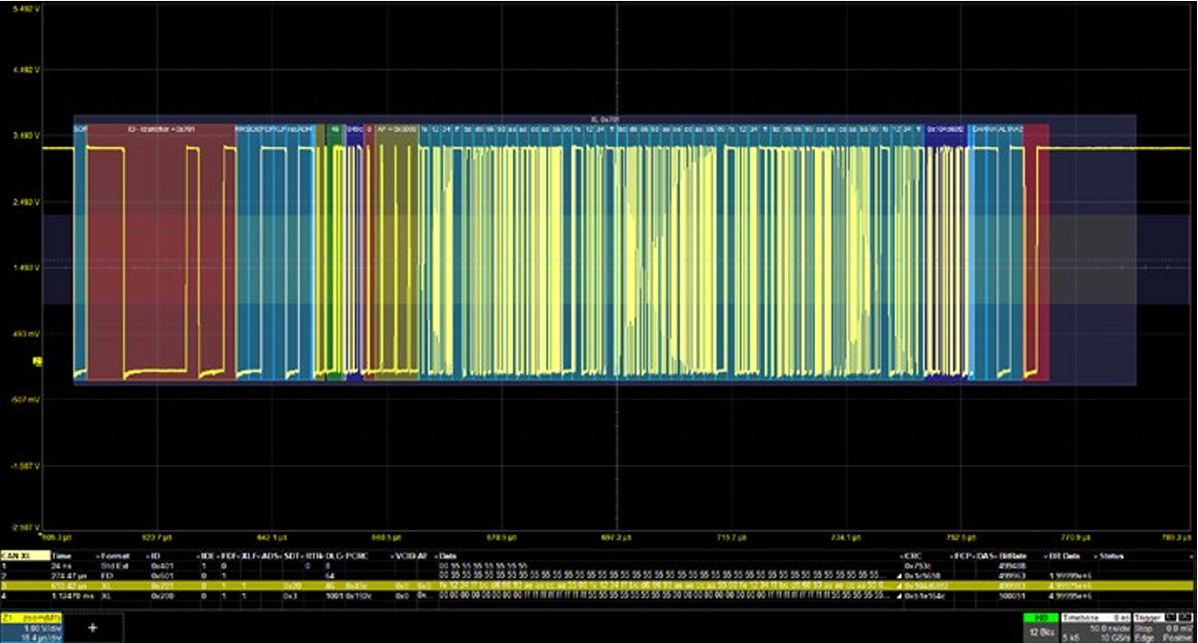

HDO4K-CAN XL TD stellt Trigger- und Decode-Funktionen für CAN, CAN FD und CAN XL bereit. Die Option unterstützt damit sowohl etablierte als auch aktuelle CAN-basierte Fahrzeugnetzwerke auf HDO4000A Oszilloskopen.

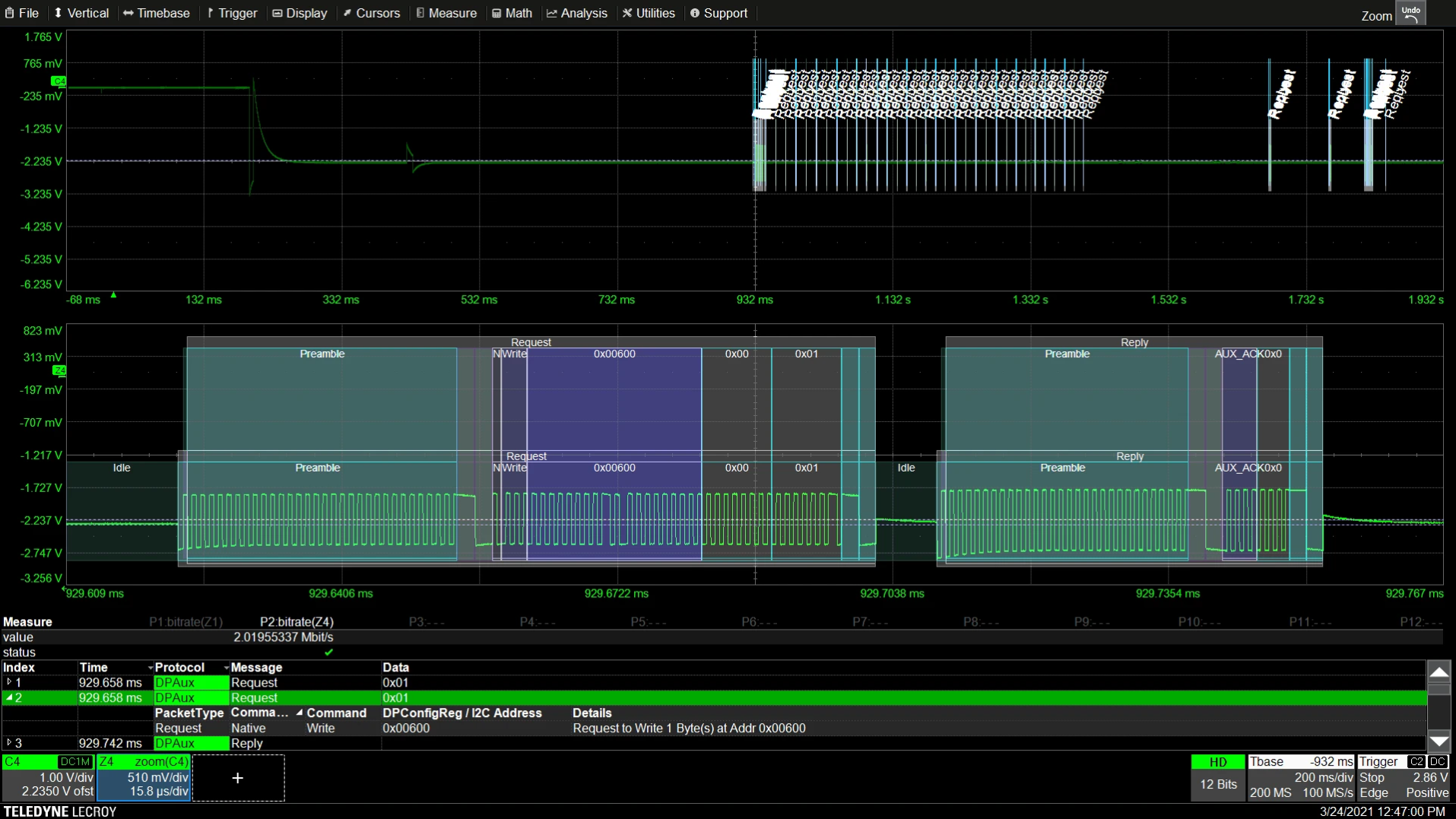

HDO4K-DPAUX TD ermöglicht das Triggern und Dekodieren der Kommunikation auf dem DisplayPort-AUX-Kanal. Protokollinformationen werden direkt mit den gemessenen Signalen korreliert und unterstützen die Fehlersuche in DisplayPort-Systemen.

Mit HDO4K-DPT-AUTOMATION lassen sich Double-Pulse-Tests auf HDO4000A Oszilloskopen automatisieren. Die Option ist insbesondere für die Charakterisierung und Validierung moderner Leistungshalbleiter in SiC-, GaN- und klassischen Leistungselektronik-Anwendungen interessant.

HDO4K-EMB bündelt wichtige serielle Schnittstellen für Embedded-Anwendungen. Das Paket bietet Trigger und Decode für I²C, SPI, UART und RS-232 und unterstützt Entwickler bei der Fehlersuche in Mikrocontroller- und Embedded-Systemen.

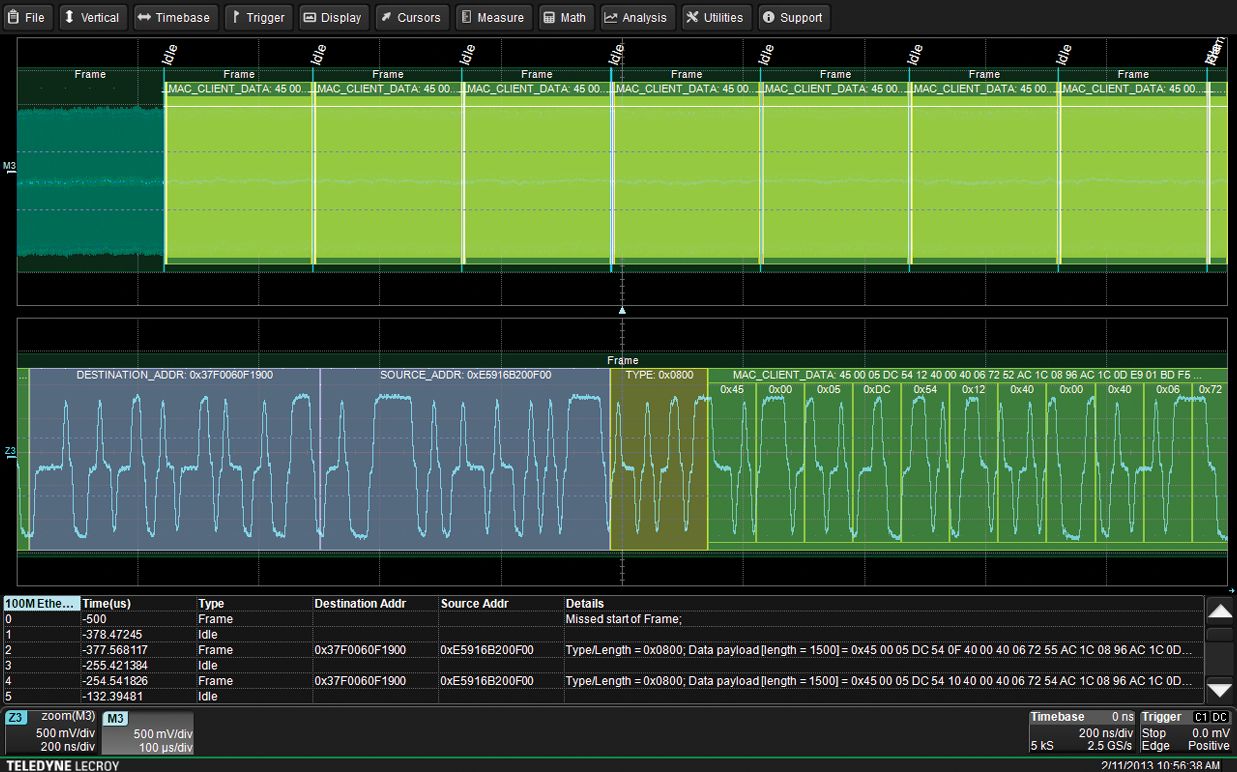

HDO4K-ENETbus D erweitert HDO4000A Oszilloskope um die Dekodierung von Ethernet-Buskommunikation. Protokolldaten lassen sich so direkt gemeinsam mit den elektrischen Signalen betrachten.

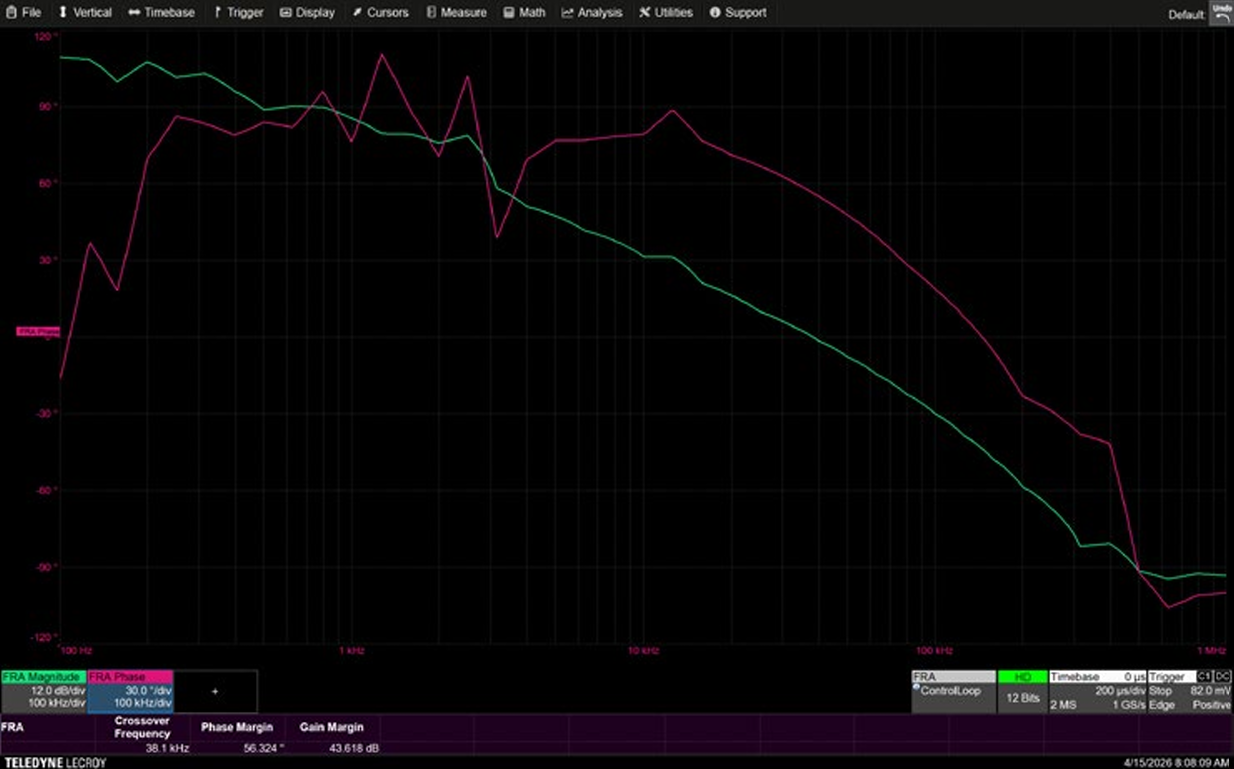

HDO4K-FRA ermöglicht die Frequenzganganalyse mit HDO4000A Oszilloskopen. Die Option eignet sich unter anderem zur Untersuchung des Übertragungsverhaltens und der Regelkreisstabilität elektronischer Systeme.

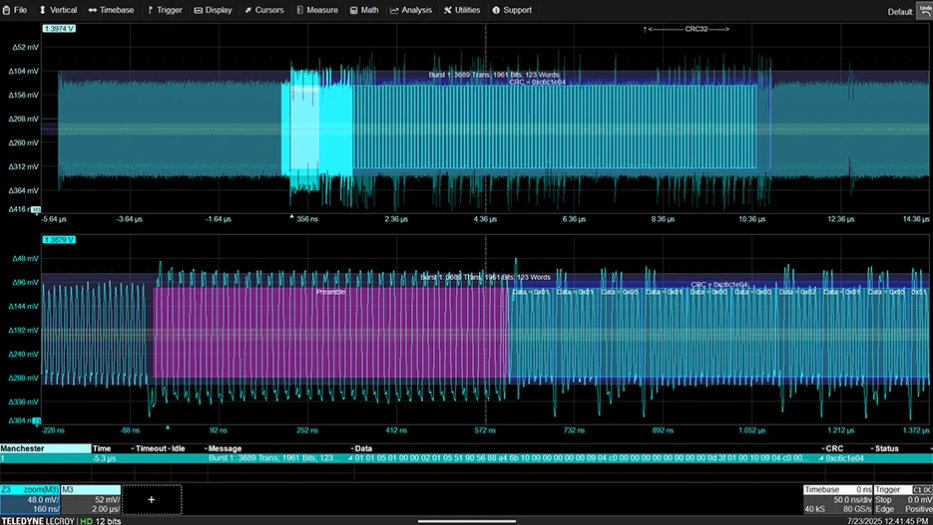

HDO4K-NRZ-Manchester TD erweitert HDO4000A Oszilloskope um Trigger- und Decode-Funktionen für NRZ- und Manchester-codierte Kommunikation. Dadurch lassen sich Protokollinhalte unmittelbar mit dem elektrischen Signalverlauf vergleichen.

Die Teledyne LeCroy HDO4K-POWER-DEVICE erweitert HDO4000A Oszilloskope um Funktionen zur Analyse von Leistungshalbleitern. Die Option unterstützt Entwickler bei der Untersuchung von Schaltvorgängen und relevanten elektrischen Parametern in leistungselektronischen Anwendungen.

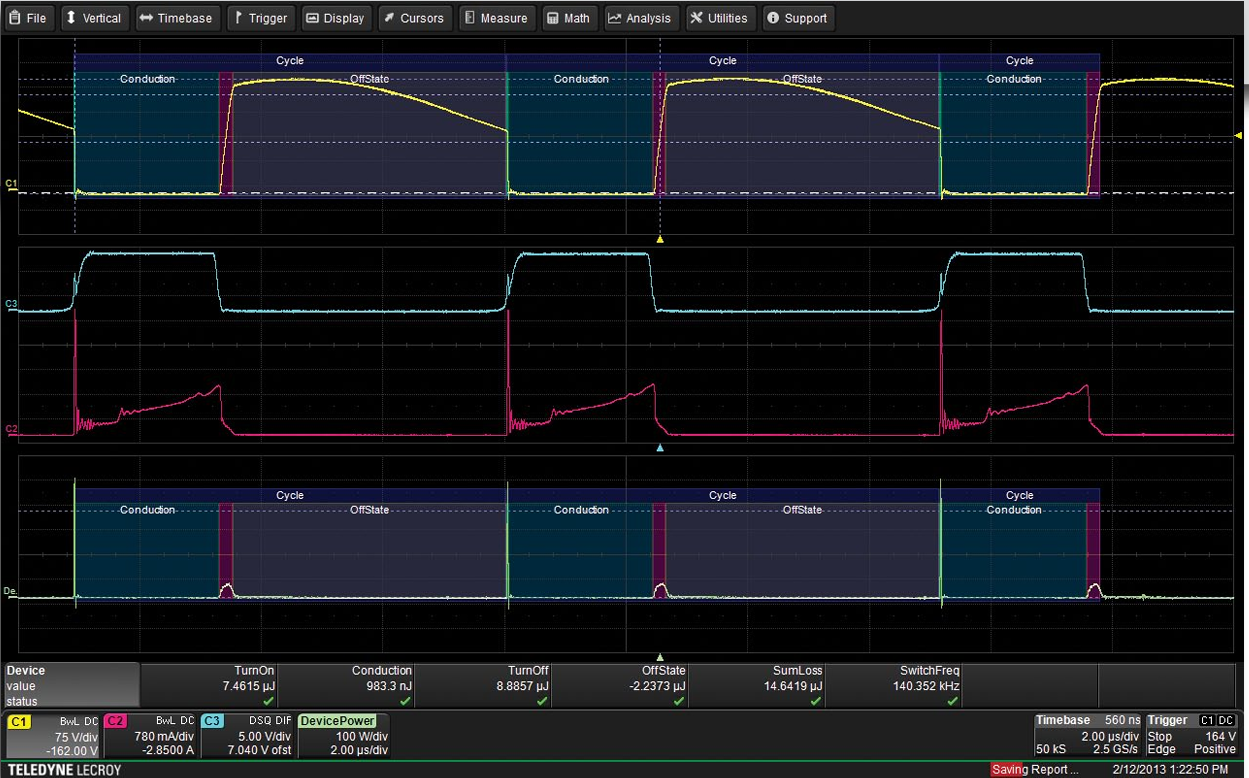

HDO4K-PWR erweitert HDO4000A Oszilloskope um Funktionen zur Leistungsanalyse. Damit können elektrische Größen und das Verhalten leistungselektronischer Schaltungen direkt am Oszilloskop untersucht und ausgewertet werden.

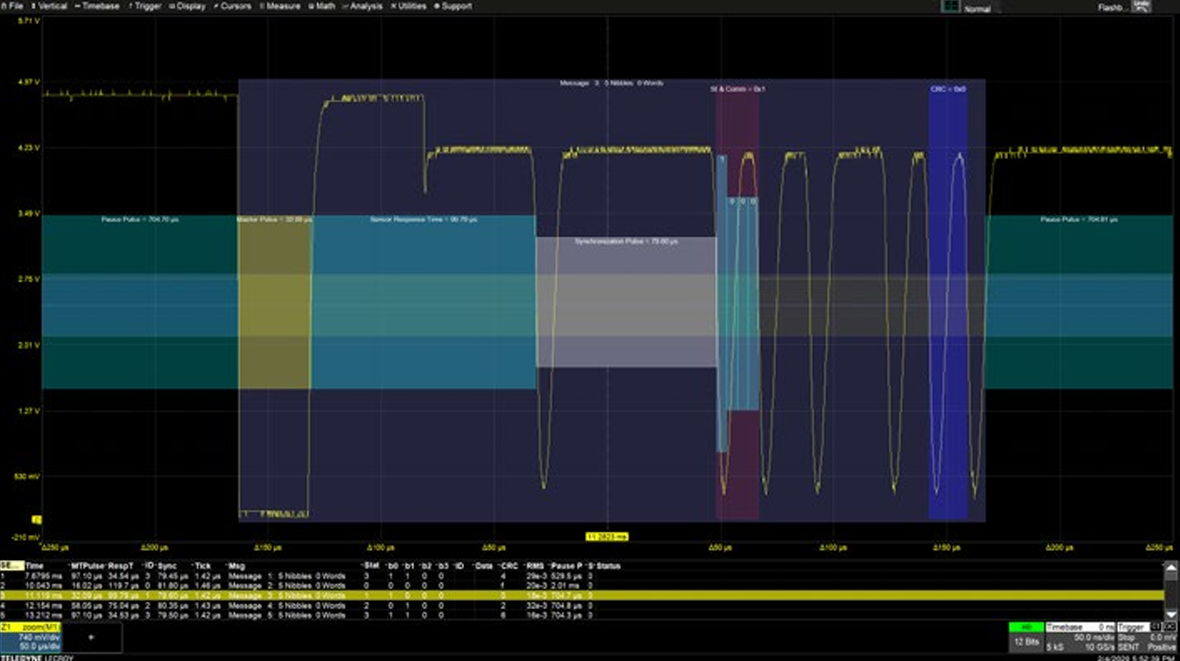

HDO4K-SENTbus TD bietet Trigger und Decode für SENT-Kommunikation und unterstützt damit die Analyse von Sensor- und Steuergerätekommunikation in Automotive-Anwendungen.

Teledyne LeCroy HDO6K-EMB TDME Software-Option Erweiterte Triggerfunktionen für I²C, SPI und UART/RS232 Farbige Protokoll-Dekodierung direkt im Signal Interaktive Protokolltabellen mit Such- und Zoomfunktion Unterstützung für analoge und digitale Eingänge Automatische Timing- und Protokollmessungen Eye-Diagramm-Analyse und Fehlerlokalisierung Das Teledyne LeCroy Embedded System Bundle TDME erweitert kompatible Oszilloskope um umfangreiche Funktionen zur Analyse und Fehlersuche in Embedded-Systemen. Die Software kombiniert leistungsstarke Trigger-, Dekodierungs- und Analysefunktionen für serielle Bussysteme wie I²C, SPI sowie UART/RS232. Entwickler erhalten eine intuitive, farbcodierte Darstellung der seriellen Kommunikation direkt auf dem Oszilloskop und können Datenpakete komfortabel durchsuchen, filtern und analysieren. Besonders bei komplexen Embedded-Designs ermöglicht die Software eine schnellere Identifikation von Timing-Problemen, Kommunikationsfehlern und Signalstörungen. Die Triggerfunktionen für I²C, SPI sowie UART/RS232 bieten zahlreiche erweiterte Analyse- und Debugging-Möglichkeiten, die deutlich über Standard-Trigger hinausgehen. Der I²C-Trigger unterstützt unter anderem das Triggern auf lange EEPROM-Lese- und Schreibzugriffe, definierte Frame-Längen sowie ACK-Bedingungen und R/W-Bits innerhalb einer 7-Bit-Adressierung. Dadurch lassen sich komplexe Kommunikationsabläufe und Speicherzugriffe gezielt analysieren. Die SPI-Triggerfunktion benötigt kein Chip-Select-Signal und unterstützt nahezu alle gängigen SPI-Varianten wie SPI, SSPI, SIOP sowie SPI DDR. Dies ermöglicht eine besonders flexible Analyse unterschiedlichster serieller Kommunikationsschnittstellen. Auch der UART/RS232-Trigger bietet umfangreiche Funktionen, darunter die Unterstützung von 9-Bit-Datenbytes. Diese werden häufig für Adressierungs-, Wakeup- oder spezielle Kommunikationsmechanismen zwischen Peripheriegeräten eingesetzt, bevor die eigentliche serielle Datenübertragung beginnt. Sowohl SPI als auch UART/RS232 unterstützen zusätzlich Message-Frame-Strukturen für proprietäre USART- und UART-basierte Protokolle, bei denen mehrere Datenbytes logisch zu vollständigen Nachrichten zusammengefasst werden. Dadurch eignet sich die Software ideal für die detaillierte Analyse komplexer Embedded- und Kommunikationssysteme.
