Audio Precision Audio Analyzer APx-516 B-Serie

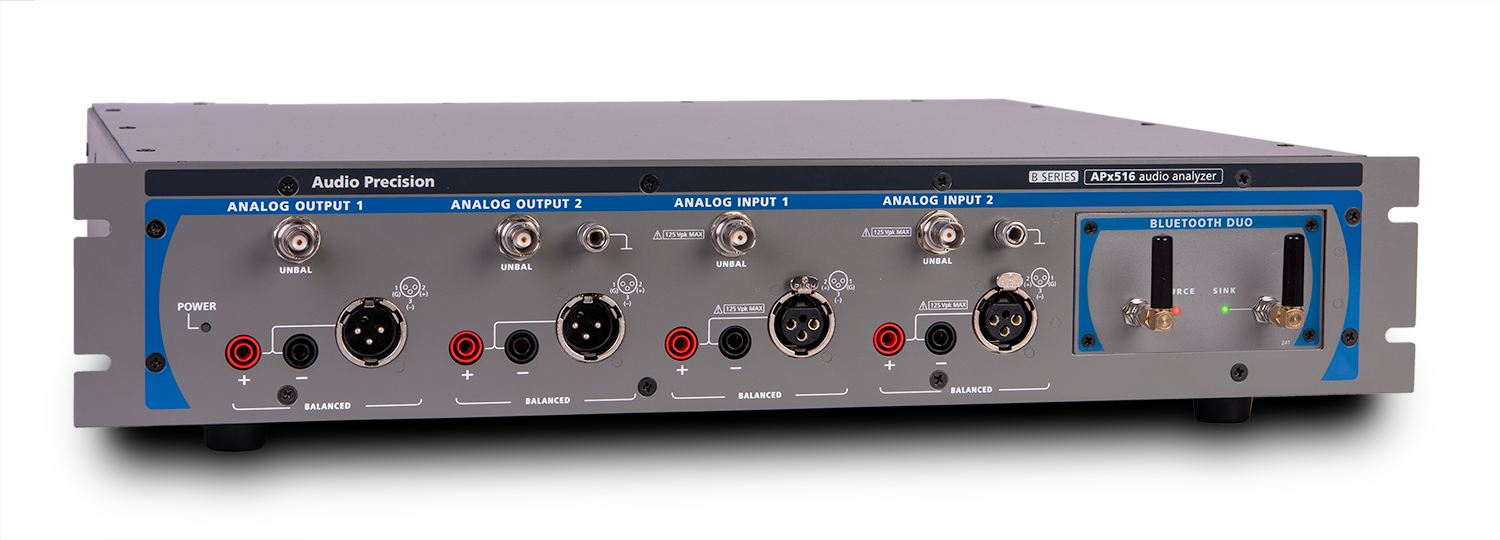

Audio Precision APx Bluetooth Duo Module Die Option Audio Precision Bluetooth Duo ist ein völlig neu entwickeltes Bluetooth® - Hardwaremodule mit getrennten Transceivern für Quelle und Senke, neuen Bluetooth - Chips und neuester Firmware, höherer HF - Ausgangsleistung und verbesserter HF – Abschirmung. Zusammen mit Audio Precision’s APx500 - Messsoftware (Hinweis: Version 4.5 oder höher erforderlich), bietet Bluetooth Duo eine Anzahl neuer Audiocodecs, neue Leistungsmerkmale innerhalb der unterstützten Profile und einen schnelleren Verbindungsaufbau. Die Option kann in allen modularen APx – Audioanalyzer installiert werden, die ab Mitte 2012 hergestellt wurden. (Für ältere Geräte oder für Anwendungen die die APx500 – Software in Version 4.4.2 oder früher erfordern, bleibt das bisherige AP Bluetooth - Modul weiterhin verfügbar.) Das APx Bluetooth Duo - Module enthält alle Funktionen der bisherigen AP – Bluetooth-Module, bietet aber zusätzlich weitere A2DP -Codecs, schnelleres Pairing und schnelleren Verbindungsaufbau, zusätzliche Funktionen in der APx500 - Messsoftware und verbesserte HF-Abschirmung für den Einsatz im Fertigungstest. Bluetooth - Spezifikationen und Profile APx Bluetooth Duo enthält die von der Bluetooth 4.2 Kernspezifikation geforderten Audiofunktionen und unterstützt das Handsfree - Profil (HFP v1.7), das Headset - Profil (HSP v1.2), das Audio-Video Remote Control – Profil (AVRCP v1.4) und das Advanced Audio Distribution - Profil (A2DP v1.3). Durch die Aufteilung von Quelle und Senke auf 2 getrennte Transceiver kann AP’s Duo - Modul schnell und einfach zwischen A2DP - Quelle und Senke (einschließlich AAC), HFP/HSP - Audiogateway und Freisprecher bzw. AVRCP – Empfänger oder Fernbedienung umschalten. A2DP - Codecs Die Einführung von AP Bluetooth Duo erweitert die Liste verfügbarer A2DP - Codecs für alle mit diesem Modul ausgestatteten APx – Audioanalyzer auf AAC, aptX, aptX-HD, aptX-LL und SBC. APx Bluetooth Duo kann mit allen verfügbaren Codecs sowohl als Quelle als auch als Senke arbeiten. Integrierter Audiotest Als APx - Module ist Bluetooth Duo Teil einer integrierten Audiotestlösung. Es nutzt und erweitert die Leistungsfähigkeit und Flexibilität des gesamten APx - Systems. Bluetooth Duo kann mit analogen und digitalen Ein- und Ausgängen, mit I²S- und TDM – Chip-Level-Protokollen sowie mit PDM- oder HDMI – Schnittstellen zusammenarbeiten, die in einem APx555 oder einem Analyzer der APx52x - oder APx58x - Serien installiert sind. Die intuitive und leistungsfähige APx500 - Messsoftware bietet umfassende Bluetooth – Einstellmöglichkeiten und Parameter und gestattet auf einfache Weise die Automation von Pairing, Verbindungsaufbau und Steuerbefehlen in einer in der Software enthaltenen Ablaufsteuerung für Anwendungen im Fertigungstest.

Das APx ADIO-Modul (Advanced Digital I/O) bietet symmetrische AES3- und AES / EBU-Digital-I/O-Funktionen für XLR; unsymmetrische digitale SPDIF I/O auf BNC; und TOSLINK Optical Digital I/O. "Advanced" in der Nomenklatur des ADIO-Moduls spiegelt seine Fähigkeit wider, Beeinträchtigungen für anspruchsvolle Tests von Geräten über AES / SPDIF / TOSLINK zu generieren, eine Funktion, die im DIO-Modul (Digital I / O; Standard bei APx52x B Series und APx58x B Series) nicht verfügbar. ADIO enthält auch das AMC-Modul (Advanced Master Clock).

Pulse Density Modulation (PDM) is a one-bit, high rate data stream that conveys a signal by modulating the density of the pulses. Applications for PDM include Micro-Electrical-Mechanical System (MEMS) microphones found in smartphones, and integrated circuits with PDM interfaces. The APx PDM option provides direct connectivity for audio devices that have a PDM output (such as a MEMS microphone) or input (such as the decimator on a smartphone chip). In addition to all the standard audio measurements, APx provides variable DC voltage, variable sample rate, and a PSR (power supply rejection) measurement to test the device’s full operating parameters. No other analyzer combines direct PDM connectivity with APx’s best in class speed, ease-of-use, and performance.

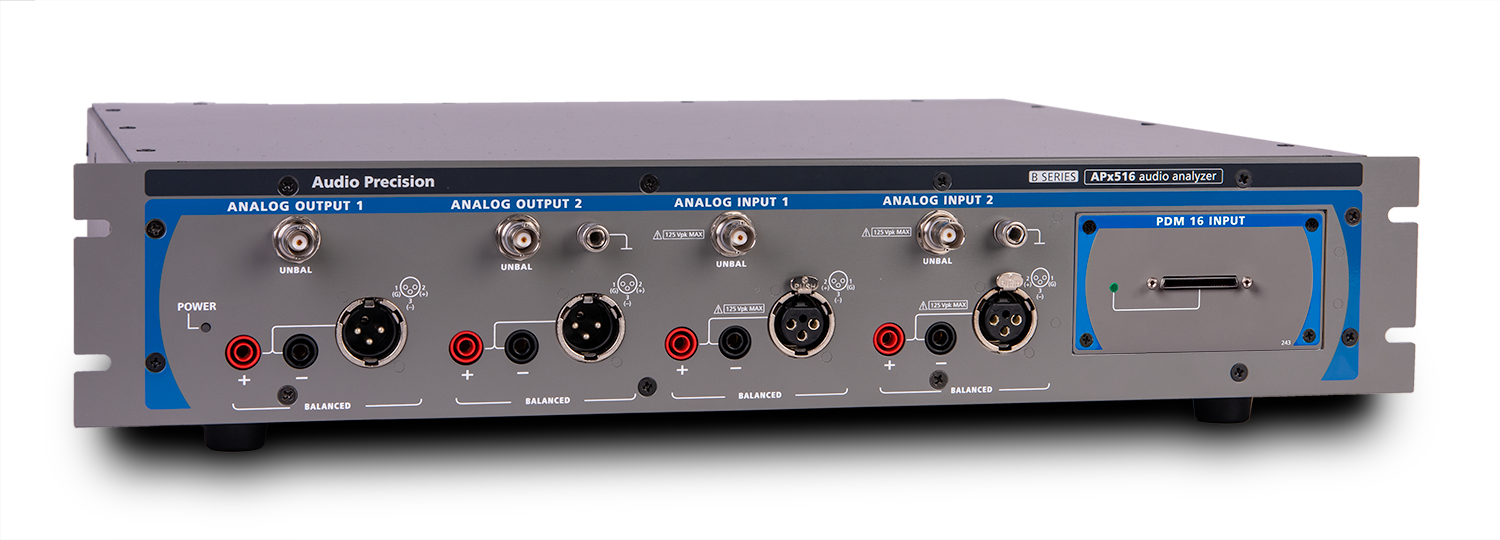

Pulsdichtenmodulation (PDM) ist ein schneller 1-Bit-Datenstrom, der ein analoges Signal durch Modulation der zeitlichen Dichte von Impulsen überträgt. PDM wird häufig als digitaler Ausgang von MEMS-Mikrofonen (mikro-elektromechanisches System) verwendet, die einzeln oder in einem Array in Smartphones, Hörgeräten, mobilen Computern, Fahrzeugsystemen, Smart Speakers und anderen IOT-Systemen eingebaut sind. Das PDM 16 ist ein optionales Eingangsmodul für die modularen Audioanalysatoren der APx-Serie. Es besteht aus dem im Analysator installierten Eingangsmodul, einem Verbindungskabel und einem Anschlusspod. PDM 16 liefert für bis zu 16 Kanäle samplegenaue Phaseninformationen zwischen den Kanälen, was für die Erstellung von MEMS-Mikrofonarrays entscheidend ist. Es tastet alle Kanäle mit einem gemeinsamen Takt zeitsynchron ab und gewährleistet so ein klares Bild der Phasenbeziehung zwischen den Kanälen. Messungen in reflexionsarmen Räumen Das in allen PDM 16-Konfigurationen enthaltene Anschlusspod und das Verbindungskabel des Moduls erhalten die Integrität des PDM-Signals und ermöglichen den Einsatz des Messsystems auch wenn sich das Messobjekt zusammen mit dem akustisch leisen Pod bis zu 10 Meter vom Analysator entfernt in einer reflexionsarmen Kammer befindet. Die PDM 16 - Anschlusskabel sind in Längen von 2, 5 oder 10 Metern erhältlich. Eingebaute Versorgung Die Logikpegel und die externe Versorgungsspannung sind in 0,1-V-Schritten einstellbar, so dass Prüfungen auch außerhalb der üblichen Pegelbereiche möglich sind. Sie werden unabhängig voneinander eingestellt, wobei der Logikpegel von 0,8 V bis 3,3 V und die Versorgungsspannung (Vdd) von 0,0 V bis 3,6 V (50 mA max.) einstellbar sind. Integrierter Audiotest Als APx-Modul ist das PDM 16 Teil einer integrierten Audiotestlösung, die die Fähigkeiten und Flexibilität der Audio-Messsoftware APx500 mit der marktführenden Testhardware zur Signalerzeugung und -erfassung verbindet. Neben dem PDM 16 können die Analysatoren der APx500-Serie weitere Module zum Test von Komponenten oder Systemen beinhalten. Das reicht von analogen Ein- und Ausgängen bis zu Schnittstellen mit chipbasierten I²S- und TDM-Protokollen, Bluetooth oder HDMI. Ein mit PDM 16 ausgestatteter Analysator kann zusätzlich mit dem bisherigen APx PDM-Modul ausgestattet sein, um eine zweikanalige PDM-Ausgabe sowie die Messung der Versorgungsspannungsunterdrückung (PSR) und Jittermessungen hinzuzufügen. Kompatibilität & Anforderungen Das PDM 16 Modul ist für den Betrieb in einem der modularen APx-Analysatoren APx525, APx526, APx582, APx585, APx586 und APx555 ausgelegt. Dies gilt für die aktuelle B- Serie ebenso wie für frühere Modelle ab Herstellungsdatum August 2012. Hinweis: Je Analysator kann nur ein PDM 16-Modul installiert werden und es ist die Softwareversion 5.0.3 (oder höher) erforderlich. Der Anschluss des Prüflings am Anschlusspod erfolgt über einen 40-poligen IDC 2,54 mm (0,1") - Kabeladapter (nicht im Lieferumfang enthalten).
