The Clipper - Spannungsbegrenzer
Preis auf Anfrage
Produktinformationen "The Clipper - Spannungsbegrenzer"
The Clipper ermöglicht die genaue Messung von Durchlassspannungen VDS(on) an Leistungshalbleitern im realen Schaltbetrieb oder im Doppelpulstest. Damit lassen sich trotz der hohen Spannung, die in der Sperrphase anliegt, kleine Spannungen während der Leitphase korrekt und dynamisch erfassen. Auf diese Weise lassen sich auch Zeitverläufe von RDS(on) gut ermitteln, auch bei mehrfachen und dauerhaft ablaufenden Schaltvorgängen.
Kleine Spannungen (je nach Schalterstellung bis 2 V oder bis 12 V) werden vom Clipper unbeeinflusst durchgelassen. Höhere Eingangsspannungen werden am Ausgang auf den eingestellten Wert begrenzt, ohne den Prüfling zusätzlich zu belasten. Dadurch kann ein empfindlicher Messbereich des Oszilloskopeingangs gewählt werden und die Erfassung kann mit größtmöglicher Auflösung und Linearität erfolgen. Es müssen keine Verfälschungen durch in die Übersteuerung getriebene Verstärker oder durch zu hoch eingestellte Messbereiche mehr akzeptiert werden.

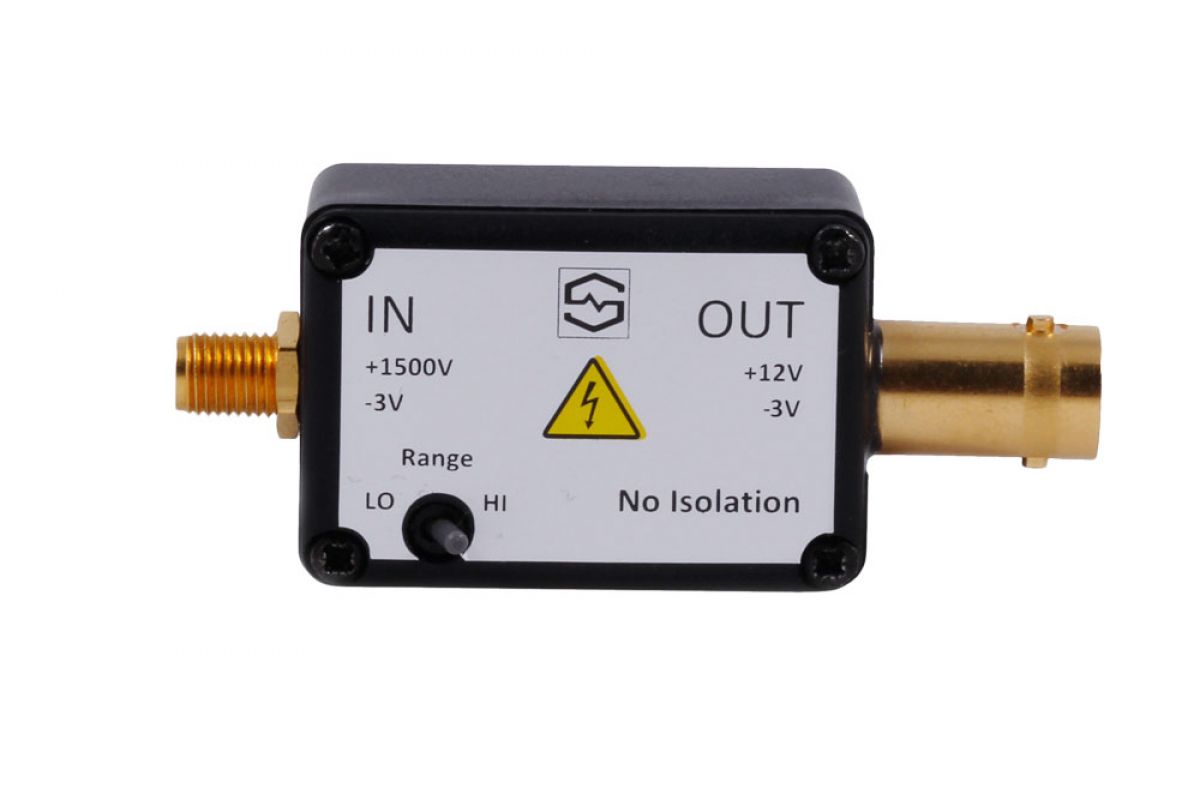

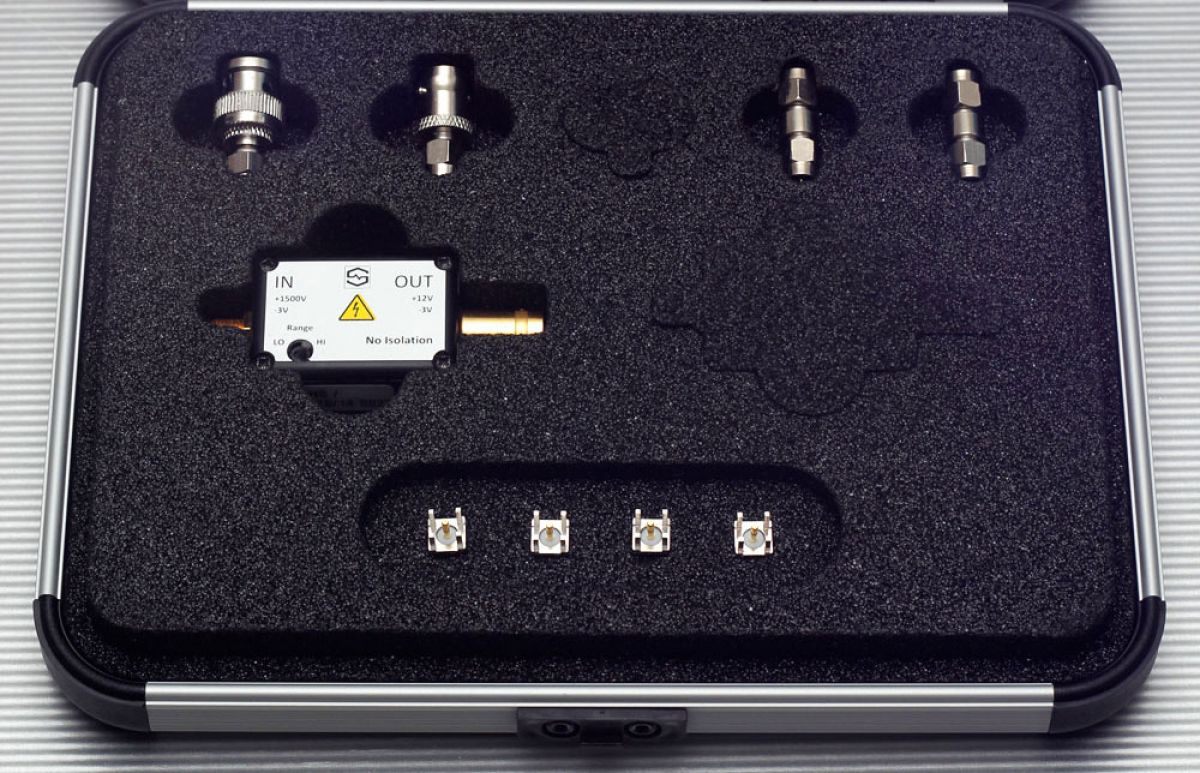

Das Ausgangssignal des Clipper wird per BNC-Adapter direkt an einen Oszilloskoptastkopf angekoppelt. Für erdnahe Messungen kann das ein gewöhnlicher 10:1 – Passivteiler sein. Für Messungen auf hochliegendem und veränderlichen Potential („high side“) kann der Clipper an faseroptisch isolierte Tastköpfe adaptiert werden, was erstmals auch unter diesen anspruchsvollen Bedingungen präzise Ergebnisse ermöglicht.
Die genaue Kenntnis des zeitlichen Verlaufs von RDS(on) ermöglicht wichtige Rückschlüsse, beispielsweise über die umgesetzte Verlustleistung und über die Temperatur der Sperrschicht – bis hin zu einer schnellen Bewertung der korrekten Montage von Kühleinrichtungen. Die Einhaltung eines sicheren Betriebszustandes der Leistungshalbleiter unter allen anzunehmenden Bedingungen sichert eine lange Lebensdauer im praktischen Betrieb.
