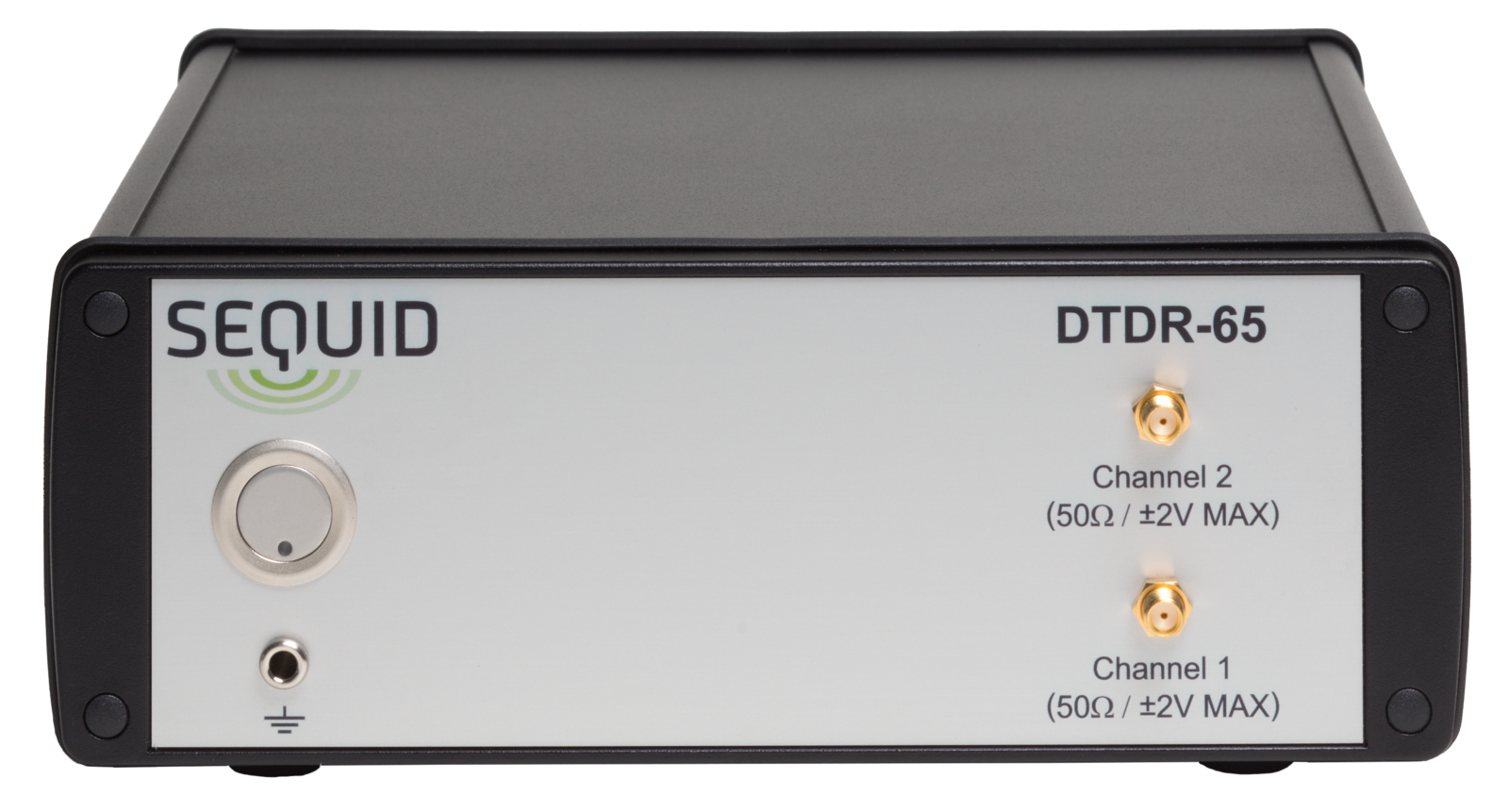

Sequid Time-Domain Reflectometer, DTDR-65, 10GHz Bandbreite

Artikelnummer: DTDR-65

Preis auf Anfrage

Produktinformationen "Sequid Time-Domain Reflectometer, DTDR-65, 10GHz Bandbreite"

Sequid - Time Domain Reflectometer DTDR-65, 10 GHz

Das Time Domain Reflectometer DTDR-65 von Sequid stimulieren den Prüfling mit echten Differenzsignalen. Das DTDR-65 bieten schnelle Anstiegszeiten von < 65 ps (10%-90%) und verfügt über eine analog Bandbreite von 10 GHz. Bei einem Prüfling kann der Fehler auf bis zu 4 mm lokalisiert werden. Dank des kleinen Formfaktors, des geringen Gewichts und der optionalen internen Batterie ist das Geräte überall im Testlabor oder im Feld einsetzbar.

2 differentielle Sprunggeneratoren
2 Real-Thru Abtastmodule
Systemanstiegszeit:
t_r < 65ps (10%-90%)
Analoge Messbandbreite: BW ≈ 10GHz
TDR-Sprungamplituden: U_out = 150mV (@50Ohm)
Extrem niedriger Jitter: J_rms < 500fs
Kanal-zu-Kanal Versatz t_skew < 2ps
Integriertes ESD-Schutzmodul (optional)
Labor- & Produktionsanwendungen
Größe 221x210x74mm³, Gewicht 2800g
Hohe Temperaturstabilität im Bereich von 0°C bis 40°C
Keine externen Komponenten
USB-Schnittstelle (weitere Schnittstellen auf Anfrage)

Sequid Time-Domain Reflectometer DTDR-65

Zum Datenblatt
