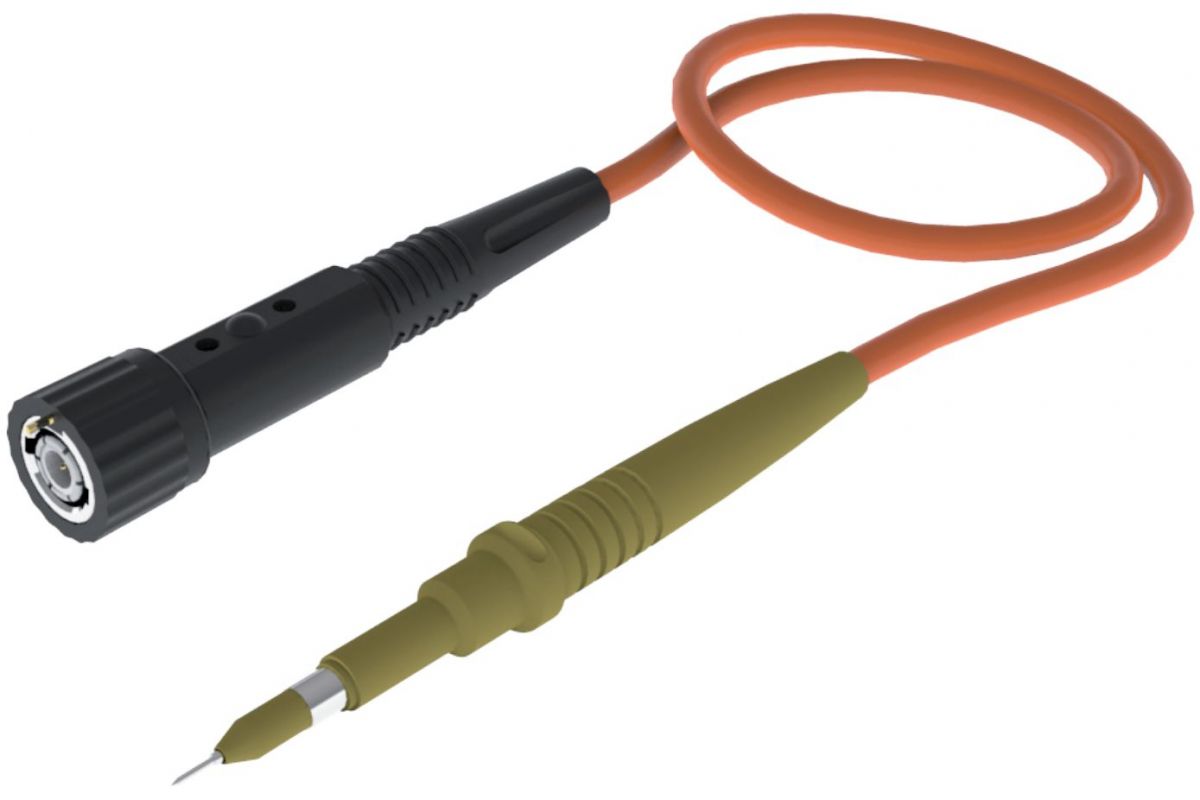

PMK passiver Hochtemperatur-Tastkopf PHT312, 300 V, 350 MHz
PMK PHT 312 Passiv-Hochtemperatur-Tastkopf mit einer Bandbreite von 350 MHz
Der neue Tastkopf PHT 312 von PMK eignet sich nicht nur für Umweltprüfungen und andere Aufgaben, die eine rauhe Umgebung mit sich bringen. Der Hochtemperatur-Tastkopf ist ideal geeignet für Messungen unter extremen Temperaturbedingungen. Mit einem Temperaturbereich von -55° C bis +155° C ist der Tastteiler von PMK ideal für Messungen im Klimaschrank.
PMK stellt mit diesem Tastteiler einen neuen 10:1 Miniatur-Tastkopf für Oszilloskope mit Bandbreiten bis zu 350 MHz vor.
Konsequent koaxialer Aufbau und mittels Laser abgestimmte Widerstände sorgen bei Impulsmessungen für höchste Signaltreue bei hohen Bandbreiten und schnellen Flanken. Mit einer Eingangsspannung von 300 V CAT II eignet sich der Tastkopf ebenso für Service und Entwicklungsumgebungen. Der systemunabhängige PHT 312 wird durch einen Signalpin am BNC-Stecker als 10:1 Teiler erkannt, sofern Oszilloskope über einen entsprechenden Anschluss verfügen.
| Artikel | Teilung | Bandbreite (-3dB) | Max. Spannung | Eingangsimpendanz | Anstiegszeit | Kabellänge |
|---|---|---|---|---|---|---|
| PHT312-RO | 10:1 | 350 MHz | 300 V CAT II | 4,5 MΩ / 20 pF | 1,2 ns | 2 m (*) |
(*) andere Kabellängen auf Anfrage erhältlich
PMK passiver Hochtemperatur-Tastkopf PHT 312
