PMK Optisch Isolierter Hochspannungs-Tastkopf Firefly FF-0600A, 600 MHz
9.990,00 €
Produktinformationen "PMK Optisch Isolierter Hochspannungs-Tastkopf Firefly FF-0600A, 600 MHz"
Der PMK FireFly FF-0600A erweitert die erfolgreiche FireFly-Serie um eine Variante mit 600 MHz Bandbreite. Der Tastkopf wurde für Anwendungen entwickelt, bei denen nicht die maximale Bandbreite der 1,5-GHz-Version benötigt wird, aber dennoch eine sehr hohe Signalqualität, geringe Störeinflüsse und eine sichere galvanische Trennung erforderlich sind.
Durch die optisch isolierte Signalübertragung reduziert der FireFly den Einfluss von Masseschleifen und Gleichtaktstörungen. Dies ist besonders bei Messungen an schnellen Schaltvorgängen in der Leistungselektronik von Vorteil. Der FF-0600A eignet sich ideal für Messungen an SiC-basierten Systemen mit moderaten Schaltgeschwindigkeiten und bietet eine sehr gute Balance aus Bandbreite, Rauschverhalten und praxisgerechter Anwendung.
Der Sensorkopf wird durch einen 18650-Lithiumakku versorgt, der bis zu 30 Stunden Betrieb mit einer Ladung erreicht. Für die Versorgung der Interfacebox bietet PMK Netzteile mit 2 und 4 Ausgangskanälen und USB-Schnittstelle zur Fernsteuerung. Optional steht auch eine LAN-Anbindung zur Verfügung. Ergänzend steht eine große Auswahl an unterschiedlichen, praxisgerechten Kontaktierungslösungen für den Anschluss an den Prüfling zur Auswahl.
Zur optionalen Fernsteuerung stehen eine Software und ein Python-SDK zum kostenfreien Download bereit.
Damit eignet sich der PMK FireFly® für Messungen an Leistungsbauelementen, z. B. im Doppelpulstest und in Testaufbauten ebenso wie für Messungen in kompletten Umrichtern im laufenden Betrieb. Spannungen lassen sich auch auf dynamisch wechselndem und erdfernem Potential sicher und genau messen. In Verbindung des PMK FireFly® mit einem Shunt können auch Ströme , z. B. am Gate eines Leistungshalbleiters erfasst werden.
PMK optisch isolierter Hochspannungs-Tastkopf FireFly
Passendes Zubehör
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.

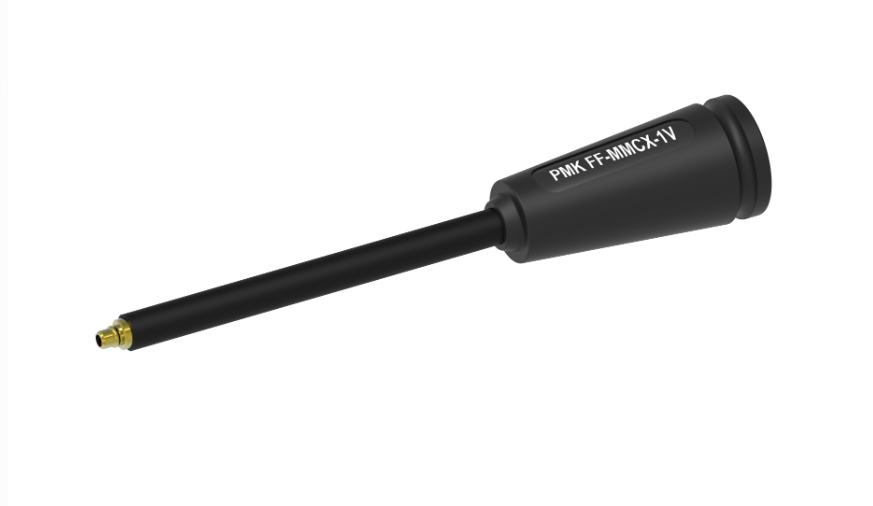

Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-10V FireFly Tastkopf-Eingangsleitung, MMCX 10:1 > 1,3 GHz ±10 V 2 MΩ / 3,4 pF < 280 ps
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-25V FireFly Tastkopf-Eingangsleitung, MMCX 25:1 > 1,3 GHz ±25 V 4,9 MΩ / 2,1 pF < 280 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-50V FireFly Tastkopf-Eingangsleitung, MMCX 50:1 > 1,3 GHz ±50 V 10 MΩ / 2 pF < 280 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-250V FireFly Tastkopf-Eingangsleitung, MMCX 250:1 > 1,3 GHz ±250 V 20 MΩ / 2,1 pF < 280 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-WSQ-500V FireFly Tastkopf-Eingangsleitung, MMCX 500:1 > 1 GHz ±500 V 40 MΩ / 2,8 pF < 300 ps
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.
