PMK Hochspannungs-Differenztastkopf BumbleBee®, 200 V, 500 MHz
3.250,00 €
Produktinformationen "PMK Hochspannungs-Differenztastkopf BumbleBee®, 200 V, 500 MHz"
Der Hochspannungs-Differenztastkopf BumbleBee® (880-112-501) von PMK ist ein 500 MHz, 150 V CAT II Hochspannungs-Differenztastkopf mit hervorragender Gleichtaktunterdrückung, der an jedem Oszilloskop oder sonstigen Messgeräten mit 50 Ω Eingangsimpedanz verwendet werden kann. Der aktive Tastkopf lässt sich für viele Testaufgaben in der Leistungselektronik einsetzen und ist bei Messungen an IGBTs und FETs, wie sie in Motorsteuerungen, Schaltnetzteilen und Frequenzumrichtern verwendet werden, sehr vorteilhaft einsetzbar. Schnelle Schaltvorgänge und Transienten werden durch die hohe Bandbreite bis 500 MHz sehr genau erfasst.
Die 4 umschaltbaren Teilungsstufen (5:1, 10:1, 25:1 und 50:1) ermöglichen dabei Messungen mit stets optimaler Auflösung.
Zur Spannungsversorgung stehen Netzteile mit 2 oder 4 Ausgangskanälen zur Verfügung.
| Artikel | Teilung | Bandbreite (-3dB) | Eingangsspannung | Eingangsimpendanz | Anstiegszeit |
|---|---|---|---|---|---|
| BumbleBee® | 5:1 | 400 MHz | 20V | 1 MΩ / 2,5 pF | 0,95 ns |
| 10:1 | 400 MHz | 40V | 1 MΩ / 2,5 pF | 0,95 ns | |
| 25:1 | 500 MHz | 100V | 1 MΩ / 2,5 pF | 0,8 ns | |
| 50:1 | 500 MHz | 200V | 1 MΩ / 2,5 pF | 0,8 ns |
Eingangskopplung: 50 Ω AC/DC
Der Hochspannungs-Differenztastkopf kann optional mit Akku betrieben werden. Mehr Informationen finden Sie hier.
Kabellänge: 2m (*)
(*)andere Kabellängen auf Anfrage erhältich
PMK Hochspannungs-Differenztastkopf BumbleBee
Passendes Zubehör
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.

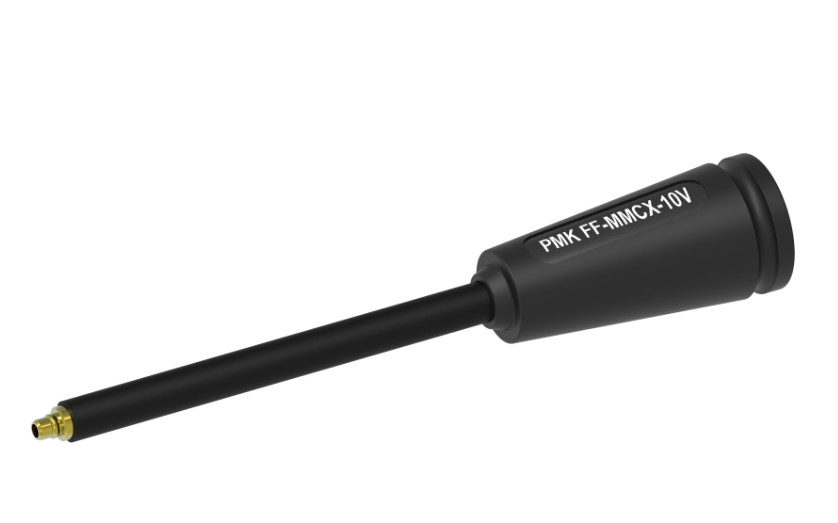

Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-10V FireFly Tastkopf-Eingangsleitung, MMCX 10:1 > 1,3 GHz ±10 V 2 MΩ / 3,4 pF < 280 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-25V FireFly Tastkopf-Eingangsleitung, MMCX 25:1 > 1,3 GHz ±25 V 4,9 MΩ / 2,1 pF < 280 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-50V FireFly Tastkopf-Eingangsleitung, MMCX 50:1 > 1,3 GHz ±50 V 10 MΩ / 2 pF < 280 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-MMCX-250V FireFly Tastkopf-Eingangsleitung, MMCX 250:1 > 1,3 GHz ±250 V 20 MΩ / 2,1 pF < 280 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-WSQ-500V FireFly Tastkopf-Eingangsleitung, MMCX 500:1 > 1 GHz ±500 V 40 MΩ / 2,8 pF < 300 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-WSQ-1000V FireFly Tastkopf-Eingangsleitung, MMCX 1000:1 > 1 GHz ±1000 V 40 MΩ / 2,9 pF < 300 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-WSQ-1500V FireFly Tastkopf-Eingangsleitung, MMCX 1500:1 > 1 GHz ±1500 V 40 MΩ / 2,7 pF < 300 ps
Artikel-Nr. Artikel Teilung Bandbreite (-3 dB) Eingangsspannung Eingangsimpedanz Anstiegszeit FF-WSQ-2500V FireFly Tastkopf-Eingangsleitung, MMCX 2500:1 > 1 GHz ±2500 V 40 MΩ / 2,5 pF < 300 ps
Die Netzteile PS-02 und PS-03 sind mit hochwertigen Komponenten bestückt um gute Leistungen über eine lange Lebensspanne von über 100.000 Stunden in 25° C Umgebung zu erreichen. In Anlehnung an EN 60601-1-2 werden die internen Netzteile von ihrem Hersteller mit 4 kV transienter Überspannung getestet und genügen der EN 55011 Klasse B bezogen auf ihre elektromagnetische Verträglichkeit (EMV). Dies sorgt für höchste Produktsicherheit für den Anwender, auch in einer belasteten Umgebung, und beugt Störungen und Interferenzen vor, bei denen herkömmliche Netzteile oftmals ausfallen. Abgesehen von der Produktsicherheit bieten die PMK Netzteile PS-02 und PS-03 große Benutzerfreundlichkeit durch ihre Bauform. PMK PS Netzteile sind über USB und optional über Netzwerk (-LAN) steuerbar. Zusätzlich bietet die freie Software PMK Probe Control eine grafische Bedienoberfläche, mit der sich angeschlossene, aktive PMK Tastköpfe auslesen, einstellen und steuern lassen.
