PMK Hochspannungs-Differenztastkopf BumbleBee®, 1 kV, 400 MHz

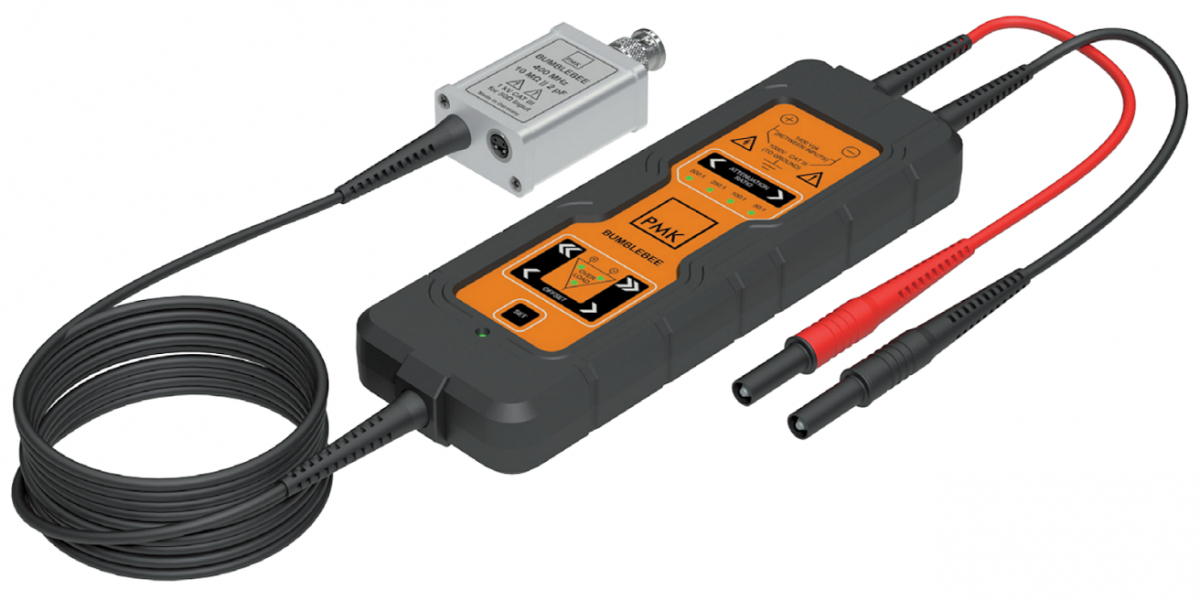

Der Hochspannungs-Differenztastkopf BumbleBee® von PMK ist ein 400 MHz, 1 kV CAT III Hochspannungs-Differenztastkopf mit hervorragender Gleichtaktunterdrückung, der an jedem Oszilloskop oder sonstigen Messgeräten mit 50 Ω Eingangsimpedanz verwendet werden kann. Der aktive Tastkopf lässt sich für viele Testaufgaben in der Leistungselektronik einsetzen und ist bei Messungen an IGBTs und FETs, wie sie in Motorsteuerungen, Schaltnetzteilen und Frequenzumrichtern verwendet werden, sehr vorteilhaft einsetzbar. Schnelle Schaltvorgänge und Transienten werden durch die hohe Bandbreite bis 400 MHz sehr genau erfasst.

Die 4 umschaltbaren Teilungsstufen (50:1, 100:1, 250:1 und 500:1) ermöglichen dabei Messungen mit stets optimaler Auflösung. Die Ausgangsspannung beträgt ± 3 V an 50 Ω. Mit einer typischen Grundgenauigkeit von ± 0,35 % ist der Tastkopf optimal an moderne Oszilloskope mit 12 Bit Vertikalauflösung angepasst. Die Gleichtaktunterdrückung ist auch bei höheren Frequenzen noch außerordentlich hoch: > 80 dB bei 50 Hz, > 70 dB bei 100 kHz, > 62 dB bei 1 MHz und > 50 dB bei 3,2 MHz. Separate Überspannungsindikatoren an den Eingängen und am differentiellen Ausgang zeigen an, ob der Tastkopf in dem vorgesehenen Bereich arbeitet. Somit werden Messfehler durch unbemerktes Überschreiten der Spezifikation vermieden.

Der PMK-Tastteiler bietet eine aktive Offsetkorrektur über den gesamten Eingangsspannungsbereich, d. h. ± 3 V mit 15 Bit Auflösung bezogen auf die Ausgangsspannung. Sämtliche Einstellungen lassen sich auch per Schnittstelle vornehmen, so dass der Tastkopf auch in automatisierten Testumgebungen ohne Einschränkungen einsetzbar ist. Durch die Verwendung von Komponenten mit sehr geringen ppm-Werten wird eine hohe Stabilität über das gesamte Leistungsspektrum erzielt. Besonders Messungen über größere Zeiträume profitieren von geringen Drifts bei veränderlichen Temperaturen.

Weitere Features wie LED‘s zur Kanalerkennung und umfangreiches Zubehör erleichtern dem Benutzer die Anwendung. Zur Spannungsversorgung stehen Netzteile mit 2 oder 4 Ausgangskanälen zur Verfügung.
