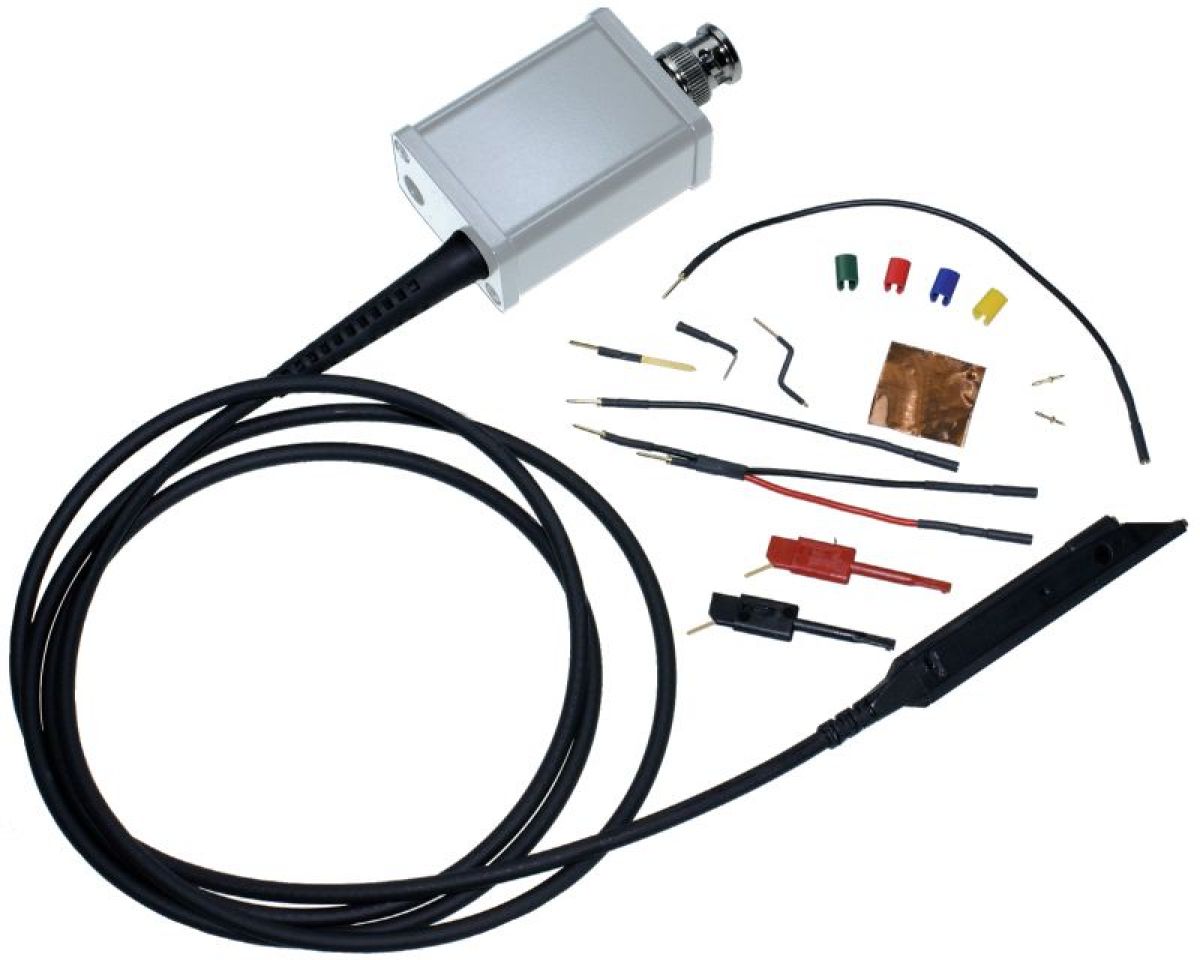

PMK Aktiv-Tastkopf TETRIS®1000, 20V, 1GHz
Artikelnummer:
881-000-INT
Produktinformationen "PMK Aktiv-Tastkopf TETRIS®1000, 20V, 1GHz"
Mit dem TETRIS® Aktiv-Tastkopf präsentiert PMK ein einzigartiges Inline Probing System, welches das gleichzeitige Kontaktieren benachbarter Pins im 2,54 mm Raster ermöglicht. Das Tastkopf-Gehäuse des PMK TETRIS ist im T-Profil ausgeführt, sodass die Tastköpfe in einer unendlichen Kette nebeneinander auf Stiftleisten aufgesteckt werden können. So können mit diesem PMK Tastteiler problemlos viele Messungen gleichzeitig und parallel erfolgen.
Der PMK Aktiv-Tastkopf ist systemunabhängig und läßt sich über den BNC-Anschluss an jedes beliebige Messinstrument mit einem 50 Ω Eingang anschliessen. Das benötigte Netzteil ist im Lieferumfang enthalten.- Eingangskopplung:
- 50 Ω AC/DC
- Eingangsspannung:
- 20V
- Kabellänge:
- 1,3 m (*)
| Artikel | Teilung | Bandbreite (-3dB) | Eingangsimpendanz | Dynamischer Messbereich |
|---|---|---|---|---|
| Tetris 1000 | 10:1 | 1,0 GHz / 600 MHz(**) | 1 MΩ / 0,9 pF | ± 8 V |
(*) andere Kabellängen auf Anfrage erhältlich
(**) mit ≥ 500 MHz Oszilloskop
