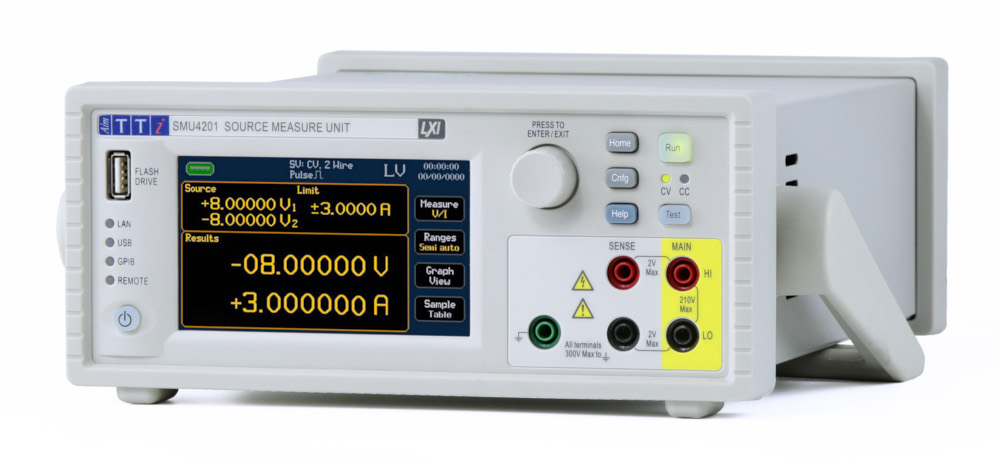

Aim TTi 4-Quadranten Source-Measure Unit - SMU4001, 20V

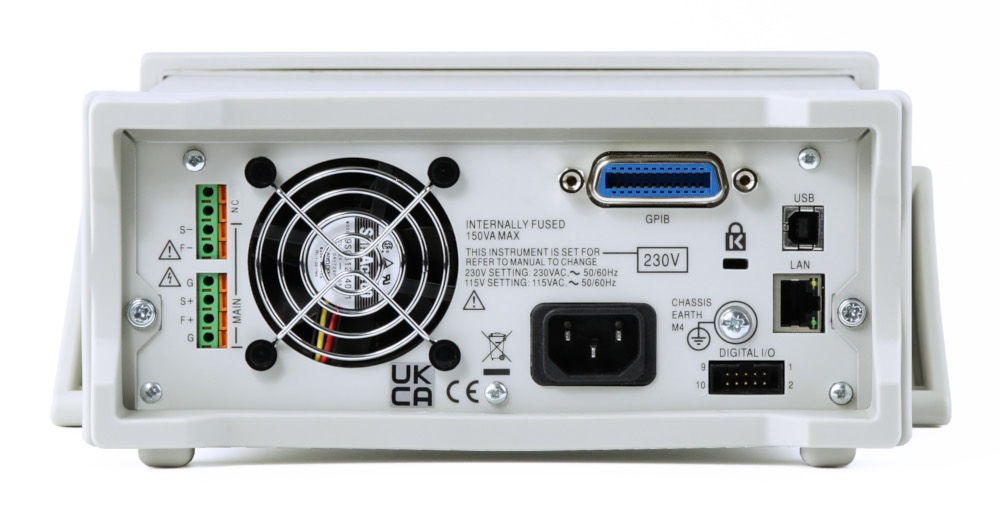

Die Source Measure Unit (SMU) beinhaltet eine schnelle und agile, leistungsstarke Vier-Quadranten-Spannungs-/Stromquelle und eine hochpräzise Spannungs-/Strommessung. Durch die präzise Erzeugung positiver und negativer Spannungen und die gleichzeitige Messung von Strom und Spannung ist sie ideal für eine schnelle I-U-Charakterisierung. Die SMU4001-Version ist mit 20 V verfügbar. USB- und LAN/LXI-Schnittstellen sind Standard, GPIB optional.

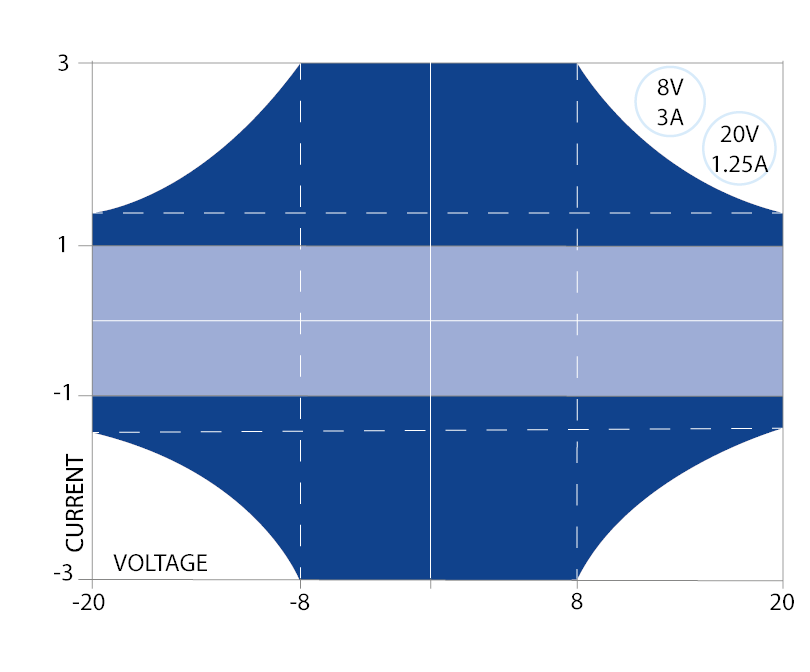

Die PowerFlex-Automatik sorgt für eine gleichbleibende Leistung, so dass die verfügbare Stromstärke mit abnehmender Spannung ansteigt - im Gegensatz zu herkömmlichen SMUs, bei denen die maximale Leistung nur am oberen Ende des jeweiligen Spannungsbereichs erreicht werden kann.
Die SMU bietet eine Komplettlösung zur Vereinfachung von Testanwendungen wie I-U-Kennlinien, Halbleitertests, Batterieladen/Entladen und vieles mehr.
- 4-Quadranten Quelle, Senke und Messung
- 0,015% Grundgenauigkeit mit 6½-stelliger Auflösung
- Sense-Anschlüsse für 4-Draht-Betrieb und Schutzfunktionen
- PowerFlex-Technologie: bis zu ±21V, bis zu ±3,15A (SMU4001), 25W Leistungsumschlag
- 0,1µV & 100fA Auflösung
- Schnelle Messgeschwindigkeiten bis zu 200µs (5k/s)
- Kontinuierliche oder gepulste Hochgeschwindigkeitsausgänge mit Linear/Log oder Arbitrary List Sweeps

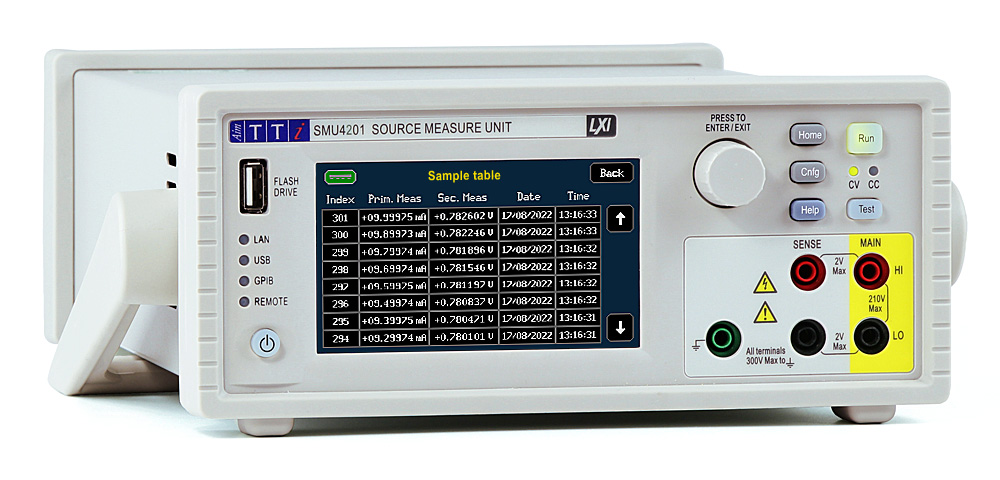

- Interner Speicher, bis zu 100k Messungen, bis zu 100k Schritte
- SMU Link" ermöglicht die Verbindung von zwei SMUs für synchronen Betrieb (optionales Zubehör)
- Volle Kontrolle über mehrere Geräte mit der Test Bridge SMU Windows Software (kostenloser Download)
