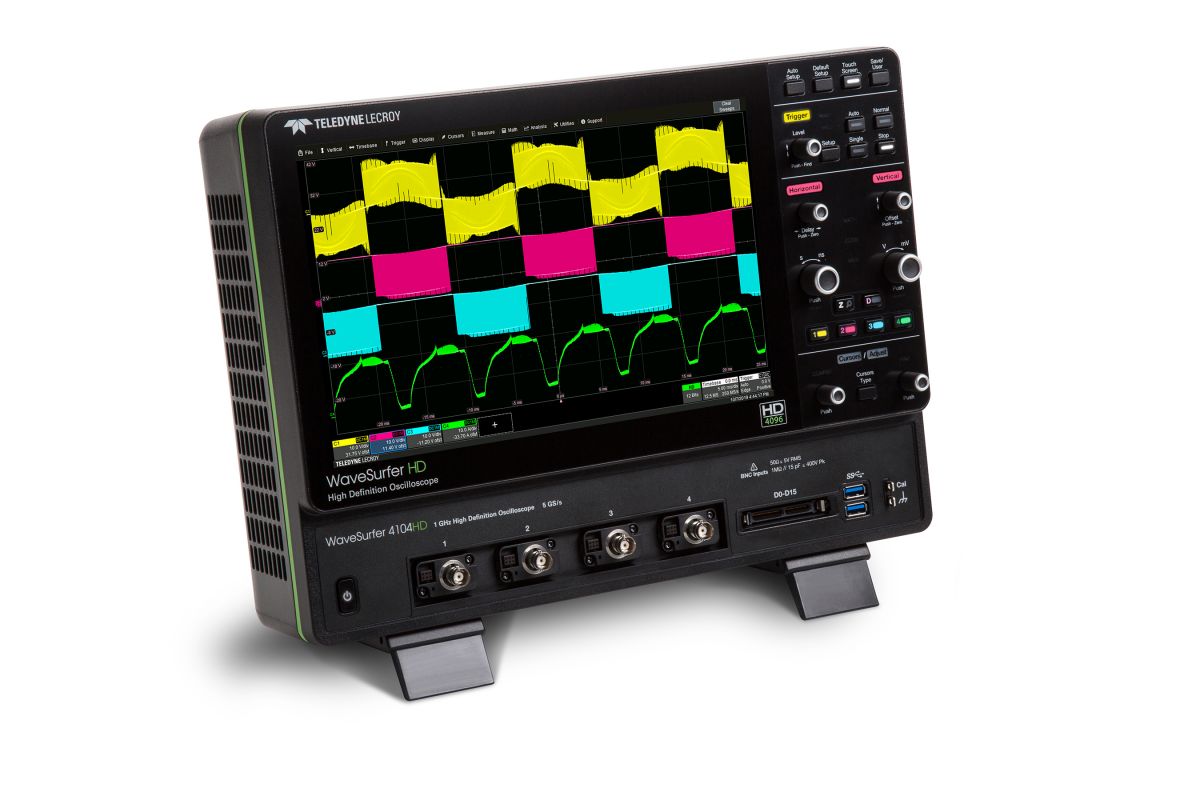

Teledyne LeCroy WaveSurfer 4104HD - 1GHz, 4 Kanal, 12-Bit - AKTION

Artikelnummer: WaveSurfer 4104HD-Promotion

Preis auf Anfrage

Sofort verfügbar, Lieferzeit 1-3 Tage

Produktinformationen "Teledyne LeCroy WaveSurfer 4104HD - 1GHz, 4 Kanal, 12-Bit - AKTION"

Das einzig echte 12 Bit Oszilloskop –12 Bit Auflösung im gesamten Messbereich

Klare Signaldarstellung
Darstellung des tatsächlichen Signalverlaufs mit einem Minimum an Rauschen
Mehr Signaldetails
Signaldetails, die auf 8-Bit-Oszilloskopen verborgen bleiben, werden nun genau sichtbar
Hohe Messgenauigkeit
Messergebnise sind präziser und werden kaum durch Quantisierungsrauschen beeinflusst

Die WaveSurfer4000 HD-Serie von Teledyne LeCroy ist mit der HD4096 High-Definition echten 12-bit Technologie ausgestattet. Die Oszilloskope sind mit einem 12.1" Touch-Display, einer maximalen Speichertiefe von bis zu 25 Mpts und einer Abtastrate von maximal 5 GS/s ausgestattet. Somit ist das Oszilloskope der WaveSurfer4000HD-Serie ideal für die Fehlersuche bei messtechnischen Herausforderungen geeignet.

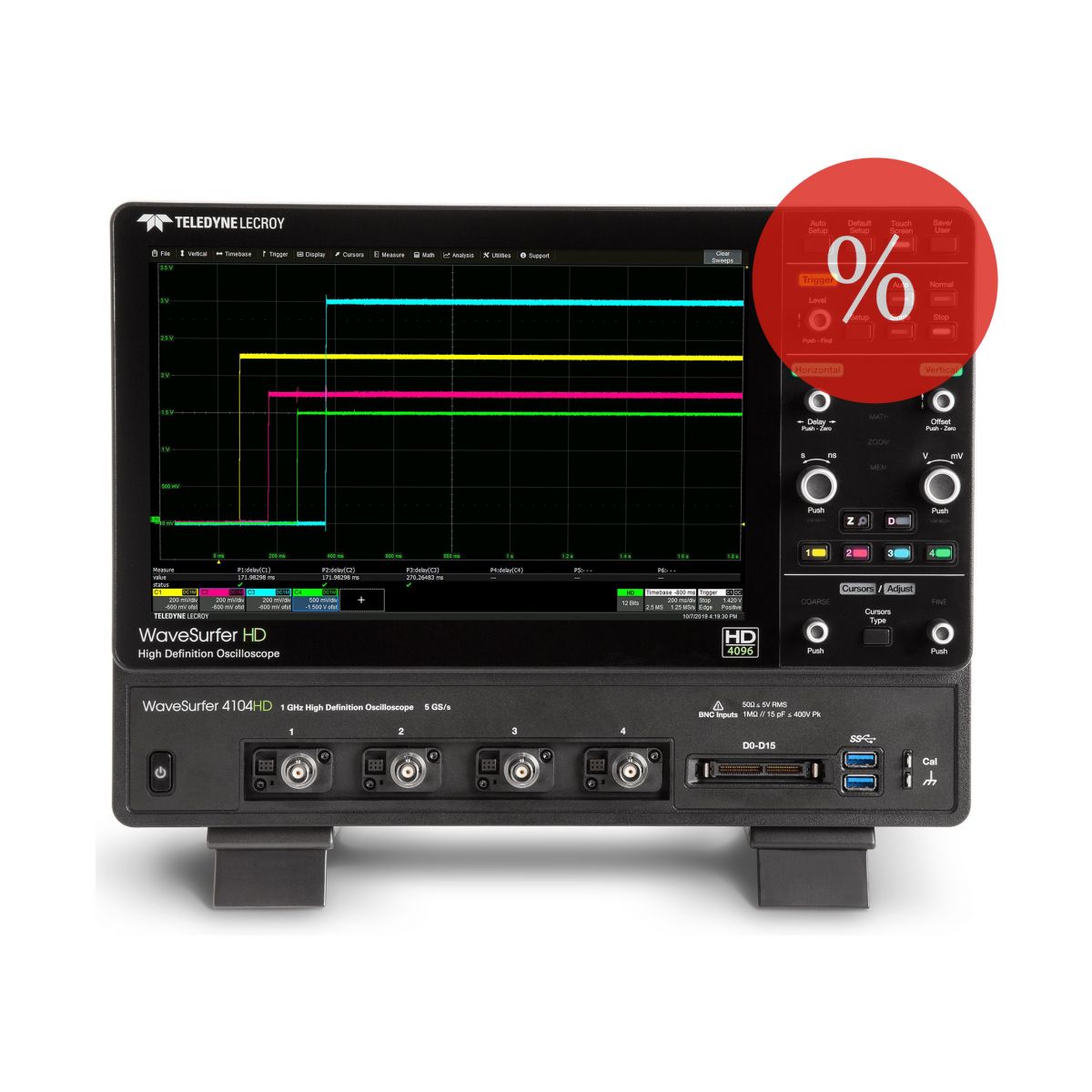

Sparen Sie mehr als 50% beim Kauf eines neuen WaveSurfer 4104HD. Der WaveSurfer 4104HD ist mit folgenden Optionen ausgestattet:

  • Power-Analysis
  • AudioBus Trigger und Decoder
  • I²C, SPI, UART/RS232 Option
  • CAN / CAN FD
  • LIN & FlexRay
  • Funktionsgenerator

Bandbreite: 1 GHz
Vertikal Auflösung: 12-Bit
Modell Kanäle Bandbreite Abtastrate
WS4104HD 4 1 GHz 5 GS/s

Mit 12 Bit können 4096 Amplitudenniveaus aufgelöst werden (statt 256 wie bei einem herkömmlichen 8 Bit - Oszilloskop). Unter anderem in der Leistungselektronik und für automotive Anwendungen ist der WS4000HD damit das ideale Oszilloskop für präzise Messungen und schnelle Fehlersuche.

Technische Besonderheiten des LeCroy WaveSufer4000HD
  • HD4096 und tiefer Speicher (mit bis zu 50 Mill. Punkten / Kanal)
    Die hochauflösende HD4096 - Technik mit 12 Bit - Wandlern und rauscharmen Eingangsverstärkern gestattet die Erfassung von Eingangssignalen bis zu 1 GHz Bandbreite mit hohen Abtastraten und mit einer 16-fach höheren Y-Auflösung als bei herkömmlichen Oszilloskopen. Ein tiefer Erfassungsspeicher mit bis zu 50 Mill. Punkten / Kanal (bei Kanalbündelung) ermöglicht auch bei langen Erfassungszeiten eine hohe Abtastrate.
  • Einfache Bedienung per Touchscreen / Funktionstasten
    Keine zeitraubende Suche durch verschachtelte Menüs hindurch nach der richtigen Einstellung. Die Bedienung des WaveSurfer4000HD ist durch den Touchscreen einfach und intuitiv. Alles auf dem Bildschirm ist interaktiv. Anklicken, einstellen, verschieben, zoomen - alles geht wie von selbst. Spezielle Funktionstasten gestatten den sofortigen Zugriff auf Mathematik, Zoom, Messungen, serielle Decoder, WaveScan, Spektrum und History. Zeitsparende Fehlersuche und Überprüfung Ihrer Arbeit wird durch mehrere nützliche Funktionen erleichtert und beschleunigt.
  • LabNotebook zur Dokumentation und Archivierung von Messungen
    Messungen können mit wenigen Klicks umfassend dokumentiert und archiviert werden - einschließlich der Geräteeinstellungen und aller Datenpunkte. Sie lassen sich mit der Flashback-Funktion zu einem beliebigen Zeitpunkt wieder aufrufen und danach weiter bearbeiten.

Datenblatt

  • Spektrumanalysator
    Über die Fähigkeiten der serienmäßigen FFT hinaus können Sie Ihre Signale im Frequenzbereich untersuchen, die Bedienung erfolgt dabei wie bei einem Spektrumanalysator. Spitzen werden automatisch erkannt und vermessen, die Spektrogrammdarstellung macht zeitliche Veränderungen sichtbar.
  • Leistungsanalysator
    Speziell für Anwendungen in der Leistungselektronik. Schnelle und präzise Messung an kritischen Leistungsbauelementen , Analyse der Modulations- und Regeleigenschaften und Messung der Netzharmonischen sind[nbsp]in einem einfachen, leicht bedienbaren Menü zusammengefasst. Messfehler werden gezielt minimiert, Verlustleistungen mit hoher Genauigkeit über eine oder mehrere Schaltperioden gemessen werden.
  • Triggern und Dekodieren serieller Bussignale
    Die dekodierte Protokollinformation wird der elektrischen Signaldarstellung am Bildschirm hinterlegt und farbig hervorgehoben. Damit werden Zusammenhänge zwischen elektrischen Signalverläufen und deren Auswirkungen auf die serielle Übertragung leicht erkennbar. Bis zu 4 Busse sind unabhängig voneinander gleichzeitig dekodierbar. Triggerfunktionen gestatten das gezielte Erfassen bestimmter Adressen, Botschaften oder Fehlerzustände.

Dies ist nur ein Auszug der Optionen für die WS4000HD-Serie von Teledyne LeCroy. Gerne informieren und beraten wir Sie über die umfangreichen Optionen des Teledyne LeCroy WS4104HD. Das ADMESS-Team steht Ihnen bei Fragen gerne zur Verfügung.

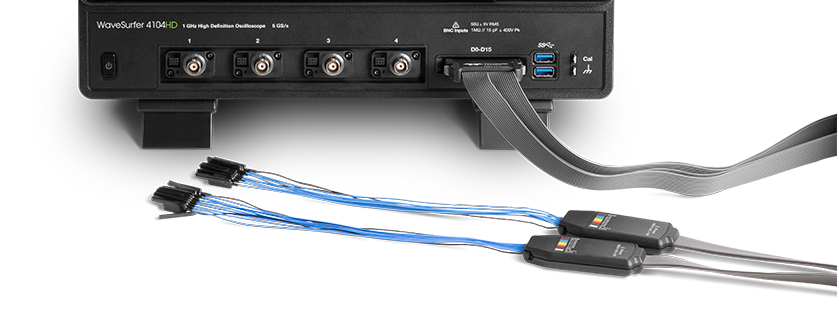

Teledyne LeCroy WS4KHD-MSO - Mixed Signal Option + Kabel
Mixed Signal Option für WaveSurfer 4000HD, beinhaltet: Kabel (16 digital Kanäle) Zubehör (Tips) Lizenz
